一、同步發電機的基本工作原理

　　1.基本組成

　　1)定子——定子鐵心、定子繞組(電樞繞組—交流)

　　2)轉子——轉子鐵心、轉子繞組(勵磁繞組—直流)

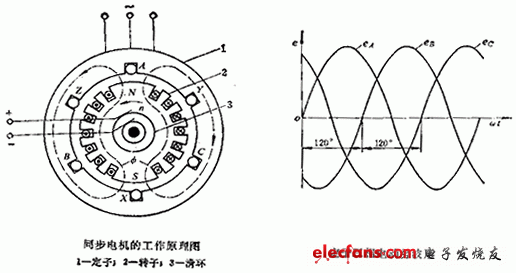

　　2.工作原理

　　1)原動機拖動轉子旋轉。

　　2)轉子通入直流勵磁——產生恒定磁場，隨轉子旋轉形成機械旋轉磁場。

　　3)電樞繞組切割轉子旋轉磁場感應電動勢

　　a.感應電動勢的相序：與繞組沿定子內圓的空間分布和轉子旋轉磁場的方向有關——要求感應正序電勢，即A—B—C

　　b.感應電動勢的頻率：與轉子磁場的極對數p和轉速n有恒定關系。——

　　c.感應電動勢的大小與波形——交流繞組的感應電動勢。

　　二、同步電機基本結構　　　　　　　　 　　　　　　　　　　

　　1.分類：

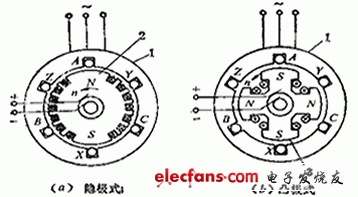

　　1)按轉子磁極形狀分：隱極式和凸極式。

　　2)同步發電機按原動機分：

　　——汽輪發電機：整體采用臥式結構，轉子磁極采用隱極式，原動機為汽輪機

　　——水輪發電機：整體采用立式結構、轉子磁極采用凸極式、原動機為水輪機

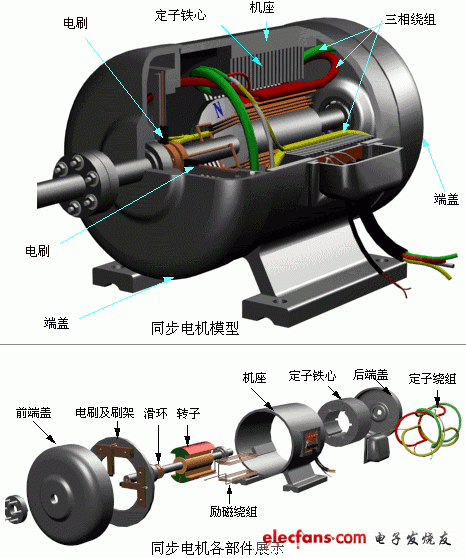

　　2.同步電機的結構

　　1)定子：定子鐵芯——采用0.5mm厚的硅鋼片疊成，以減少渦流和磁滯損耗

　　定子繞組——交流繞組

　　2)轉子：轉子鐵芯——隱極機轉子采用整塊具有良好導磁性的高強度合金鋼鍛成

　　凸極機轉子采用硅鋼板疊成

　　轉子繞組——直流繞組 　　　　　　　　　 　　　　　　　

　　3.同步電機的銘牌

　　1)額定容量(或額定功率)：指額定運行時電機的輸出功率。

　　2)額定電壓 ：指額定運行時定子線電壓。

　　3)額定電流 ：指額定運行時定子的線電流。

　　4)額定功率因數 ：指額定運行時電機的功率因數。

　　5)額定頻率 ：指額定運行時電樞的頻率。我國標準工頻為50Hz。

　　6)額定轉速 ：指額定運行時電機的轉速。
