一、空載運行

　　定義：原動機拖動轉子以同步速旋轉，轉子通入直流勵磁，電樞繞組開路的狀態，稱為同步發電機的空載運行。磁場分布見圖

　　此時，氣隙磁場只有轉子直流勵磁磁動勢產生的機械旋轉磁場——主磁場

　　主磁場產生的磁通分為：主磁通——穿過氣隙，同時匝鏈定、轉子繞組

　　漏磁通——只匝鏈轉子(勵磁)繞組

　　二、對稱負載運行

　　對稱負載運行時，定子三相對稱繞組(電樞繞組)流過三相對稱電流產生旋轉磁動勢(電樞磁動勢)——交流繞組的磁動勢;電樞磁動勢的基波與轉子勵磁磁動勢同轉向、同轉速旋轉，則氣隙磁場由電樞磁動勢和勵磁磁動勢共同產生。

　　定義：對稱負載運行時，電樞磁動勢的基波在氣隙中所產生的磁場就稱為電樞反應

　　電樞反應的性質由電樞磁動勢和主磁場的空間相對位置決定。

　　如何研究?

　　主磁場(以同步速旋轉) 　電樞磁動勢(以同步速旋轉)

　　空間相對靜止——取任一瞬間：A相感應電勢為最大值時

　　影響因數：

　　電樞磁動勢的空間位置與電樞電流有關——交流繞組的磁動勢

　　主磁場的空間位置與激磁電動勢有關——交流繞組的電動勢

　　即電樞磁動勢和主磁場的空間相對位置與激磁電動勢與電樞電流的夾角有關。

　　定義：激磁電動勢與電樞電流的夾角稱為內功率因數角(與功率因數φ角不同)

　　1.ψ=0時的電樞反應

　　分析步驟：

　　1)假定正方向：激磁電動勢與電流——尾進首出為正;

　　磁動勢——與電流符合右手螺旋定則;

　　相繞組軸線正方向——與正向電流符合右手螺旋定則;

　　2)轉子參考軸正方向：

　　直軸(d軸)——兩相鄰主磁極軸線的連線，N極磁力線穿出的方向;

　　交軸(q軸)——兩相鄰主磁極軸線連線的中線，逆轉子轉向轉過90;

　　3)選時刻：A相感應電勢為正最大值瞬間——確定轉子位置;

　　4)確定轉子旋轉方向：根據定子繞組空間位置確定轉子旋轉方向——感應正序電動勢;

　　5)確定轉子磁極極性：根據右手螺旋定則確定轉子磁極極性——即確定勵磁磁動勢的方向;

　　6)確定電樞電流方向：根據確定電樞電流方向;

　　7)確定電樞磁動勢方向：根據電樞電流方向確定電樞磁動勢方向。

　　結論：

　　1)電樞反應的性質——交軸電樞反應(電樞磁動勢為交軸磁動勢)

　　2)電樞反應的作用——使氣隙磁場發生偏移

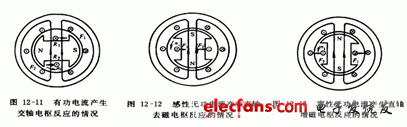

　　3)電樞反應對同步發電機運行的影響：有功分量電流產生的交軸電樞磁動勢與勵磁電流相互作用產生制動性質的電磁轉矩，影響同步發電機的有功功率轉換。(見圖12-11)

　　



　　2.ψ = 90°時的電樞反應：

　　分析步驟同上

　　結論：

　　1)電樞反應的性質——直軸去磁電樞反應(電樞磁動勢為直軸磁動勢)

　　2)電樞反應的作用——使氣隙合成磁場被削弱

　　3)電樞反應對同步發電機運行的影響：不影響同步發電機的有功功率轉換;但由于氣隙合成磁場被削弱。使同步發電機的端電壓下降。(見圖12-12)

　　(感性無功分量電流產生的直軸電樞磁動勢與勵磁電流相互作用產生電磁力，不產生電磁轉矩)

　　3.ψ = -90°時的電樞反應：

　　分析步驟同上

　　結論：

　　1)電樞反應的性質——直軸助磁的電樞反應(電樞磁動勢為直軸磁動勢)

　　2)電樞反應的作用——使氣隙合成磁場被增強

　　3)電樞反應對同步發電機運行的影響：不影響同步發電機的有功功率轉換;但由于氣隙合成磁場被增強。使同步發電機的端電壓上升。(見圖12-13)

　　(容性無功分量電流產生的直軸電樞磁動勢與勵磁電流相互作用產生電磁力，不產生電磁轉矩)

　　4.0<ψ<90°時的電樞反應：

　　此時，電樞磁動勢可分解為：直軸電樞磁動勢(Fad = Fa sin)其性質為直軸去磁電樞反應;作用為削弱氣隙合成磁場。交軸電樞磁動勢(Faq= Fa cos)其性質為交軸電樞反應;作用為使氣隙磁場發生偏移。

　　同理，電樞電流也可分解為：

　　直軸電樞電流IAd、IBd、ICd聯合產生直軸電樞磁動勢Fad。

　　交軸電樞電流IAq、IBq、ICq聯合 產生交軸電樞磁動勢Faq。
