3.2.1簡單電路的繪制

　　圖3-2-1是一個電源穩壓電路。

　　



　　該電路包含了元件、導線、端口、接點等部分以及導線的連接。

　　該電路的繪制步驟為：

　　1.打開Protel 9 9 SE，進入原理圖繪制環境。設置好必要的參數。

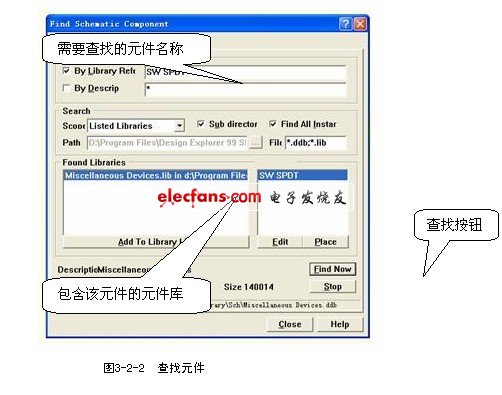

　　2.添加必要的元件庫，本圖使用的是“Miscellaneous Devices.ddb”元件庫。如果無法確切該元件所在的元件庫，可以利用菜單命令Tools/Find Component，打開如圖3-2-2所示對話框，輸入你需要的元件名稱和元件庫可能所在的文件目錄，點擊“Find Now”按鈕，可以查找到該元件所在的元件庫。

　　3.通過“設計管理瀏覽器”，找到所有的元件并放置到繪圖板。

　　4.根據圖紙，將所有的元件的有關屬性設置好。例如：R1，1 K等。并調整好元件的擺放位置、方向等。

　　5.放置兩個Port;“Style”為“Left”的端口。

　　6.用導線將各個元件連接起來，并加上必要的節點(如果設置了自動放置節點功能，則節點將自動加上去)，形成如圖3-2-1所示的電路圖。

　　3.2.2 含有總線的電路繪制

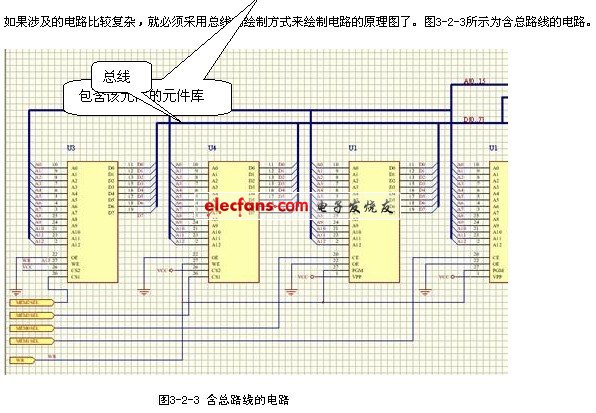

　　圖3-2-3 含總路線的電路

　　該電路包括單片機、地址譯碼器、地址鎖存器、時鐘振蕩器及存儲器等構成，是一個比較復雜的電路。該電路的數據和地址線由于均為功能相近的平行線，為了使整個電路簡潔整齊，所以采用了總線的繪制方式該電路的繪制步驟與圖3-2-1的繪制步驟基本類似。涉及的元件庫有Miscellaneous Devices和Protel DOS Schematic Libraries。下面，談一下總線繪制時，網絡標簽放置時應注意的問題。

　　通過前面有關內容的學習，大家已經知道，在整個電路中，網絡標簽相同的電路實際上是連接在一起的。因此，在有總線的電路中，必然要放置網絡標簽，以識別總線兩端各個出入端口的實際連接關系。在放置網絡標簽，必須特別注意該網絡標簽所識別(又稱為捕捉)的導線是否正確。

　　3.3 加載原理圖元件庫

　　繪制原理圖最重要的是放置元件符號。Protel 99 SE原理圖的元件符號都分門類存放在不同的原理圖元件庫中。

　　3.3.1 原理圖元件庫簡介

　　原理圖元件庫的擴展名是.ddb。此.ddb文件是一個容器，它可以包含一個或幾個具體的元件庫，這些包含在.ddb文件中的具體元件庫的擴展名是.Lib。

　　在這些具體的元件庫中，存放不同類別的元件符號。如元件庫Protel DOS Schematic Libraries.ddb中的Protel DOS Schematic 4000.CMOS.lib存放的是4000 CMOS系列的集成電路符號，Protel DOS Schematic TTL.1ib存放的是TTL74系列的集成電路符號。

　　原理圖元件庫文件在系統中的存放路徑是\Program File \Explorer 99 SE\L,ibrary\Sch。

　　3.3.2 加載原理圖元件庫

　　要在原理圖編輯器中使用元件庫，首先要將元件庫加載到編輯器中。

　　第一種加載元件庫的方法：

　?、俅蜷_(kāi)(或新建)一個原理圖文件。

　?、谠贒esign Explore管理器中選擇Browse Sch選項卡。

　　③在Browse下面的下拉列表框中選擇Libraries。

　?、軉螕鬉dd/Remove按鈕，如圖3-3-1所示。

　?、輳棾鯟hange Library File List(加載或移出元件庫)對話框，如圖3-3-2所示。

　　⑥在存放元件庫的路徑下，選擇所需元件庫文件名，然后單擊Add按鈕，則所選元件庫文件名出現在Selected Files顯示框內。

　?、咧貜?fù)上述操作，可加載多個元件庫，最后單擊OK按鈕關閉此對話框，加載完畢。

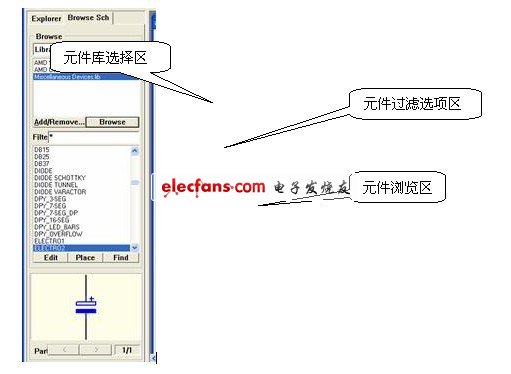

　　圖3-3-1Browse Sch選項卡

　　圖3-3-1顯示的是加載了元件庫Miscellaneous Devices,ddb，后的情況。

　　若從原理圖中移出元件庫，仍要在Browse Sch選項卡中單擊Add/Remove按鈕，在彈出的圖3-3-2所示Selected Files顯示框中選中文件名，單擊Remove按鈕即可。

　　第二種加載元件庫的方法：執行菜單命令Design \Add/Remove Library，彈出圖3-3-2所示對話框，以下操作同上。

　　第三種加載元件庫的方法：?jiǎn)螕糁鞑藛沃械?/p>

圖標，彈出圖3-3-2所示對話框，以下操作作同上。



　　3.3.3 瀏覽元件庫

　　在圖3-3-1所示的Browse Sch選項卡中，通過3個區域可以瀏覽元件庫。

　　元件庫選擇區：顯示的是所有加載的元件庫文件名。(是：1ib文件名不是.ddb文件名)，如Miscellaneous Devices.1ib。

　　元件過濾選項區：可以設置元件列表的顯示條件，在條件中可以使用通配符號*和?。

　　元件瀏覽區：顯示元件庫選擇區所選中的元件庫中符合過濾條件的元件列表。

　　在圖3-3-1中選中的元件庫是Miscellaneous Devices.1ib，元件過濾條件為*，則在元件瀏覽區內顯示Miscellaneous Devices.1ib中的所有元件名。

　　在圖3-3-3中，元件過濾條件為C*，則在元件瀏覽區內顯示Miscellaneous Devices.1ib中所有C打頭的元件名。

　　



　　圖3-3-2 加載或移出元件庫對話框 圖3-3-3設置過濾條件

　　3.4 元件的屬性編輯

　　在放置元件的過程中，有時需要修改元件的標號、標注、封裝形式以及顯示字體的顏色和大小等，這就是元件及其標號等的屬性編輯。

　　

3.4.1元件的屬性編輯



　　元件的屬性編輯在圖3-4-1所示的Part(元件屬性)對話框中進行，調出元件屬性對話框的方法有4種。

　　第一種方法：在放置元件過程中元件處于浮動狀態時，按Tab鍵。

　　第二種方法：雙擊已放置好的元件。

　　第三種方法：在元件符上單擊鼠標右鍵，在彈出的快捷菜單中選擇Properties。

　　第四種方法：執行菜單命令Edit \Change，用十字光標單擊對象。

　　其他對象的屬性對話框均可采用這4種方法調出。

　　Part(元件屬性)對話框中常用選項的含義如下。

　　1.Attributes選項卡(如圖3-4-1所示)。

　　·Lib Ref：元件名稱。

　　·Footprint：元件的封裝形式。

　　·Designator：元件標號。

　　

·Part Type：元件標注或類別。



　　·Part：元件的單元號。

　　·Selection：確定元件是否處于選中狀態，√表示選中。

　　·Hidden Pin：是否顯示引腳號，√表示顯示。

　　·Hidden Fields：是否顯示標注選項區內容，√表示顯示，每個元件有1 6個標注，可輸入有關元件的任何信息，如果標注中沒有輸入信息，則顯示“*”。

　　·Field Name：是否顯示標注的名稱，√表示顯示，標注區名稱為Part Field 1～Pan Field 1 6。

　　2.Graphical Attrs選項卡(如圖3-4-2所示)。

　　·Orientation：設置元件的擺放方向。有0Degrees、90 Degrees、1 80 Degrees、270 Degrees四個方向。

　　·Mode：設置元件的圖形顯示模式。

　　·X-Location、Y-Location：元件的位置。

　　·Fill Color：設置方塊圖式元件的填充顏色。默認設置為黃色。

　　·Line Color：設置方塊圖式元件的邊框顏色。

　　·Pin Color：設置元件引腳顏色。默認設置為黑色。

　　·Local Color：是否使用Fill Color、Line Color、Pin Color選項區所設置的顏色，√表示使用。

　　·Mirrored：元件是否左右翻轉，√表示翻轉。

　　設置完畢，單擊OK按鈕。

　　3.4.2 元件標號的屬性編輯

　　要修改元件標號的顯示屬性，如元件標號的內容、顯示方向、字體及顏色、是否被隱藏等，可在元件標號屬性對話框中進行設置。

　　雙擊某元件標號，如C1，系統彈出Part Designator(元件標號)屬性對話框，如圖3-4-3所示。Part Designator(元件標號)屬性對話框中各項含義：

　　·Text：元件標號。

　　·X-Location、Y-Location：元件標號的位置。

　　·Orientation：元件標號的擺放方向。有0 Degrees、90 Degrees、180 Degrees、270 Degrees 4個方向。

　　·Color：元件標號的顏色。單擊藍顏色處，在彈出的Choose Color對話框中選擇所需顏色，而后單擊OK按鈕關閉Choose Color對話框。系統默認顏色為藍色。

　　·Font：設置元件標號的字體，單擊Change按鈕，在彈出的字體對話框中進行設置，而后單擊確定按鈕關閉字體對話框。

　　·Selection：元件標號是否處于選中狀態，√表不選中。

　　·Hidden：元件標號是否隱藏，√表示隱藏。

　　設置完畢單擊OK按鈕。

　　以上所講方法對于修改單個元件標號是非常方便的，如果要改變?cè)韴D中所有元件標號的某一顯示屬性，再采用上述方法就非常麻煩且容易出錯。下面介紹一種全局性的修改方法。



　　以當前原理圖中所有元件標號的字體均設置為粗斜體為例，介紹全局修改方法的操作步驟。

　?、匐p擊某元件標號如R1，系統彈出Part Designator(元件標號)屬性對話框。

　?、谠趯?duì)話框中單擊Change按鈕，在字體對話框中將字體改為粗斜體、字號改為l 4后，單擊確定按鈕關閉字體對話框。

　　③在Part Designator(元件標號)屬性對話框中單擊Global按鈕，此時Part Designator(元件標號)屬性對話框變?yōu)閳D3-4-4所示。

　?、茉贏ttributes To Match By區域的Font中選擇Same。

　?、菰贑hange Scope中選擇Change Matching Item In Current Doument。

　?、拊O(shè)置完畢單擊OK按鈕，系統彈出Confrim對話框，要求用戶確認，選擇Yes后，當前原理圖上與R 1字體相同的元件標號全部變?yōu)榇中斌w，字號變?yōu)? 4，如圖3-4-5所示。

　　



　　圖3-4-4 全局修改時的Part Designator對話框

　　



　　圖3-4-5 元件標號修改前后的情況

　　注：在其他對象的屬性對話框中，單擊Global按鈕，同樣可以進行全局修改。

　　3.4.3元件標注的屬性編輯

　　要修改元件標注的屬性，可在元件標注屬性對話框中進行。

　　雙擊某元件標注如1 K，彈出Part Type(元件標注)屬性對話框。

　　Part Type(元件標注)屬性對話框中各項含義如下：

　　●Type：元件標注或類別。

　　●X-Location、Y—Location：元件標注的顯示位置。

　　●Orientation：元件標注的顯示方向。

　　●Color：元件標注的顯示顏色。

　　●Font：元件標注的顯示字體。

　　●Selection：元件標注是否處于選中狀態，√表示選中。

　　●Hide：元件標注是否隱藏，√表示隱藏。

　　這些選項的設置均與Part Designator(元件標號)屬性對話框中相同，故不再贅述。
