4.6.1 層次原理圖的設計概念

當電路圖較大或較復雜時，一張圖紙可能很難保持設計條理的清晰，也不好分工，此時用層次原理圖就很能很好地解決問題。

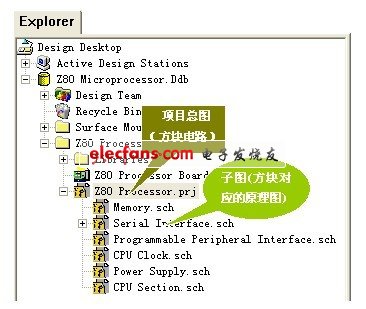

層次原理圖的基本理念是將一個大電路分成若干功能塊，再將每個功能塊中的電路分成更小的功能塊，如有必要還可以細分，這樣一層一層劃分下去，形成一個樹狀結構的原理圖集合。最上面的總圖稱為頂層原理圖，下面的分圖稱為子圖或底層原理圖。圖4.24所示結構是Protel99SE軟件自帶的一個層次電路，該電路文件在“Design Explorer 99\Examples”目錄下，文件名為Z80 Microprocessor.Ddb。



圖4.24 Z80 Microprocessor.Ddb及其下的層次電路目錄

在層次電路設計中，把整個電路系統視為一個設計項目，頂層原理圖（總圖）以?.prj 而不是?.sch作為項目文件的擴展名，但它實際上還是一個.sch文件。在頂層原理圖中，各子功能模塊電路用“方塊電路”表示，如圖4.25，且每一模塊電路有惟一的模塊名和文件名與之對應，其中模塊文件名指出了相應模塊電路原理圖（子圖）的存放位置。在原理圖編輯窗口內打開某一項目文件?.prj時，也就打開了設計項目內各模塊電路的原理圖.sch文件。

層次原理圖的設計方法有“自頂向下”（Top down）和“自底向上”(Bottom up)兩種，一般采用前者，即首先劃分功能模塊，繪制出頂層的原理方塊圖，然后再分別繪制各個功能模塊的子原理圖。

層次原理圖設計的關鍵是能否正確建立各個功能模塊之間的電氣連接關系。



圖4.25Z80 Processor.prj方塊電路（總圖）

4.6.2 層次電路編輯方法

下面以“數字鐘”為例，采用“自頂向下”的方法說明層次原理圖的設計步驟及編輯方法。

1．新建項目及模塊文件

在示例設計數據庫下建立文件夾“數字鐘”并新建原理圖“數字鐘．Sch”，將其更名為“數字鐘．Prj”后新建各模塊對應的原理圖文件，如圖4.26所示。



圖4.26 “數字鐘”項目及模塊文件                  圖4.27 方塊電路及其屬性對話框

2．繪制方塊電路（頂層原理圖）

打開項目文件“數字鐘.Prj”，在編輯區繪制方塊圖。

單擊連線工具欄中的圖標或執行Place\Sheet Symbol命令后光標變?yōu)槭中?，移動光?biāo)，方塊電路隨光標而移動，如圖4.27所示，按下Tab鍵調出其屬性對話框進行屬性編輯。將光標移到相應位置后單擊鼠標左鍵確定方塊電路的左上角位置，再拖動鼠標到合適位置后單擊鼠標左鍵確定右下角位置完成一個方塊電路繪制，如圖4. 28所示。

此時，系統仍處于“放置方塊電路”狀態，可重復以上步驟放置其他方塊電路，最后單擊鼠標右鍵或按Esc鍵退出。

繪制好的各方塊電路應取好名稱，否則在建立子圖時會因子圖默認名稱相同而無法建圖。方塊電路的名稱填在Name處，F(xiàn)ile Name是指該方塊所代表的子原理圖的名稱，一般給二者取相同的名稱，以便閱讀。

3．放置方塊電路端口

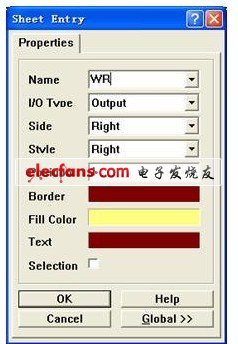

方塊電路端口用于各方塊電路即子圖之間的通訊。單擊連線工具欄中的圖標或執行Place\Add Sheet Entry命令，光標變?yōu)槭中?，移動光?biāo)至方塊電路邊緣位置后單擊左鍵生成端口，按照如圖4.29所示進行屬性編輯，拖動端口放置在方塊電路的合適位置，完成放置端口的操作。

Name：端口名。

Unspecified：定義輸入輸出端口。                        圖4.28 繪制完成的方塊電路

Side：端口位于方塊上、下、左還是右。

Style：端口形狀（箭頭無、左、右、左右）。

Position：端口位于方塊一邊的第幾個柵格。

Border Color：端口邊框顏色。

Fill Color：端口填充顏色。

Text Collr：端口名字體顏色。

Selection：選中。



圖4.29 方塊電路端口屬性對話框

圖4.30  “數字鐘”方塊電路及其端口設置完成后的電路圖

圖4.30所示為完成了端口設置的“數字鐘”方塊電路模塊。

4．連接各方塊電路



將所完成后的方塊電路連接起來，如圖4.31所示。



圖4.31 完成電氣連接的“數字鐘”頂層電路原理圖

5．模塊文件（子原理圖）的設計

頂層電路完成后設計各方塊電路對應的子原理圖。

6．頂層與底層電路之間的切換

（1） 新建文件時的切換。

當采用“自頂向下”方法設計層次電路時，是先建立頂層原理圖（總圖），然后再建立底層原理圖（子圖）。此時應從總圖新建子圖，需在總圖內執行命令Design\Creat Sheet From Symbol。執行上述命令后，用鼠標左鍵單擊相應方塊，會出現一個如圖4.32所示的對話框，詢問用戶在生成子圖后，該方塊上輸入、輸出端口是否需要反過來放置。一般選擇“No”，子圖就成功生成了。此時，繪圖區兩側已經放置了與別的分圖通訊的端口，但一般位置不利于連線，用戶可任意移動但不能更改。



圖4.32 層次圖切換時詢問端口方向?qū)υ捒?nbsp;        圖4.33 層次圖切換時詢問總圖名稱對話框

如果采用的是“自底向上”的層次電路設計方法，則是先建立底層原理圖（子圖），然后再建立頂層原理圖（總圖）。此時應從子圖新建總圖，需在子圖內執行命令Design\Creat Symbol From Sheet。執行該命令后，會出現一個如圖4.33所示的對話框，詢問用戶將要生成的總圖的名稱（總圖文件應該在之前先建好，否則系統就會因出錯而關閉）。本對話框選擇好后，也會出現詢問輸入、輸出端口是否需要反過來放置的對話框，根據實際情況選擇，最后，總圖就建立完成了。此時，光標上會帶著一個方塊電路等待用戶放置。

（2）所有文件都建好之后的切換。

方法一：通過設計管理器的文件管理器進行切換。在層次電路中含有多張電路圖，當需要從一張原理圖切換到另一張原理圖時，在設計管理器的文件管理器（Browse Sch）窗口內，將鼠標移動目標原理圖文件名上，如圖4.34所示，單擊鼠標左鍵，即可迅速切換到相應原理圖文件的編輯窗口。



圖4.34 單擊不同文件名稱實現層次電路各原理圖之間的切換

方法二：通過菜單命令實現切換。操作過程如下：

從頂層項目文件(.prj)到窗口切換到其中某一模塊電路（子圖）窗口時，單擊主工具欄中的圖標或執行Tools\Up/Down Hierarchy命令，如圖4.35所示，光標變?yōu)槭中魏髥螕粝鄳?yīng)方塊電路，可直接切換到所要的子原理圖。

從下層切換到上層，單擊主工具欄中的圖標或執行Tools\Up/Down Hierarchy命令后再單擊子原理圖中與總圖通訊的端口即可。此時如果單擊與另一個子圖通訊的端口，則會切換到相應的另一子圖。



圖4.35 通過菜單命令實現層次電路各原理圖之間的切換

如果不需要再切換到其他電路窗口，可單擊鼠標右鍵，退出“層次電路切換”命令狀態。



本章小結

1．一般繪圖工具介紹

一般繪圖工具是用來修飾、說明原理圖的工具。使用繪圖工具添加的圖形或文字能讓原理圖更具有可讀性和說服力，但沒有電氣特性。繪圖工具可繪制直線、多邊形、橢圓?。▓A?。┚€、曲線、矩形（圓角矩形）、橢圓（圓）、餅圖，也可放置注釋文字、文本框、圖片及粘貼文本陣列等。

2．對象的選擇、拷貝、剪切、粘貼、移動和刪除

編輯工具可對對象的大小、數量、或位置等內容進行調整。對象的編輯工具都放在Edit菜單下，也可取一些字母組合進行快捷操作。

3．對象的排列和對齊

菜單Edit下的命令A(yù)lign及其子菜單用于對多個對象進行排列和對齊操作。要對齊與排列的對象必須先被選取。

4．字符串查找與替換

菜單Edit下的命令Find Text...和Replace Text...用于查找和替換字符串。

5．全局變量

使用全局變量（Global）可以一次更改多個對象特性。全局變量出現在對象屬性對話框的右下角。

6．層次原理圖的設計

（1）層次原理圖的設計概念

層次原理圖將大電路分成小的功能塊，一層一層劃分下去，形成一個樹狀結構的原理圖集合。這種方法可保持總圖設計條理的清晰，也利于多人繪制同一張圖時進行分工。

（2）層次電路編輯方法

層次原理圖的設計方法有“自頂向下”和“自底向上”兩種，一般采用前者，即首先劃分功能模塊，繪制出頂層的原理方塊圖，然后再分別繪制各個功能模塊的子原理圖。

①新建項目及模塊文件。該項目的所有文件都是.Sch原理圖，但其總圖應該改為.Prj文件。

②繪制方塊電路（頂層原理圖）。

③放置方塊電路端口。

④連接各方塊電路。

⑤模塊文件（子原理圖）的設計。

⑥頂層與底層電路之間的切換。

練習

4-1 使用繪圖工具繪制不同圖形，體會各繪圖工具的使用方法和訣竅。

4-2 向原理圖中放置注釋文字“這是***繪制的電路圖”、文本框（打一首詩）以及圖片若干。

4-3 向原理圖中放置電阻、電容、二極管、三極管、和單刀單擲開關各一個，進行下列操作：

（1）選擇電阻，復制并粘貼該電阻，然后取消選擇。

（2）用不同方法刪除二極管，然后用恢復按鈕將二極管恢復。

（3）移動三極管到任意別的位置。

（4）剪切電容，然后使用陣列粘貼命令粘貼五個該電容，要求它們的標號間隔為3，并且等距離排成縱隊。

（5）用鼠標同時選擇多個元件，然后刪除這些被選擇的元件。

（6）將該電路圖存盤。

4-4 同練習4-3一樣放置元件，再分別將上述對象進行左對齊、水平對中、水平均布、底部對齊、垂直對中和垂直均布。保存文件。

4-5 同練習4-3一樣放置元件，然后分別利用字符串查找與替換功能和全局變量功能將所有元件標號的下標添加一個數字“0”。

4-6 層次原理圖的設計。

（1）建立層次原理圖的頂層原理圖。建立Mydesign.ddb，并在其Document下建立“串聯調整型穩壓電源.sch”，然后改為“串聯調整型穩壓電源.prj”文件。在其中繪制圖4.36所示的圖形。















圖4.36 “串聯調整型穩壓電源.prj”文件及其電原理圖

（2）分別建立圖4.37所示的整流濾波電路子圖和圖4.38所示的穩壓電路子圖。保存電路。

圖4.37 整流濾波電路子圖

圖4.38 穩壓電路子圖

（3）采用不同方法在已經建好的層次電路的總圖和子圖之間進行切換，檢驗其層次和端口設置的正確性。
