1.ROT（旋轉控制：SUB6）

　　用于回轉控制，如刀架、ATL、旋轉工作臺等，且有如下功能。

　　（a）選擇短路徑的回轉方向。

　?。╞）計算由當前位置到目標位置的步數。

　?。╟）計算目標前一位置或到目標位置前一位置的步數。

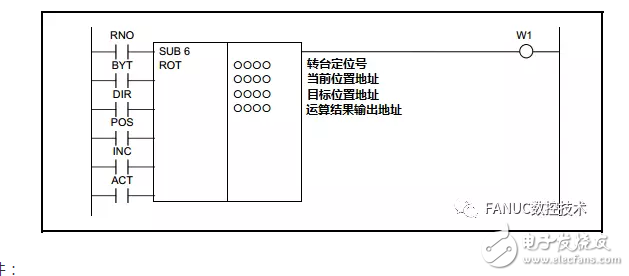

　　指令格式：

　　控制條件：

　　（a） 指定轉臺的起始號（RNO）

　　RN0=0：轉臺的位置號由0開始。

　　RN0=1：轉臺的位置號由1開始。

　?。╞） 指定要處理的數據位置數據的位數**（BYT）**

　　BYT=0：兩位BCD碼。

　　BYT=1：四位BCD碼。

　?。╟） 是否由短路徑選擇旋轉方向**（DIR）**

　　DIR=0：不選擇，旋轉方向僅為正向。

　　DIR=1：進行選擇，旋轉方向的詳細情況見W1。

　　（d） 指定操作條件**（POS）**

　　POS=0：計算目標位置。

　　POS=1：計算目標前一位置。

　?。╡） 指定位置或步數**（INC）**

　　INC=0：計算位置。如要計算目標位置的前一位置，指定INC=0和POS=1。

　　INC=1：計算步數。如要計算當前位置與目標位置之間的差距，指令INC=1和POS=0。

　　（f） 執行指令**（ACT）**

　　ACT=0：不執行ROT指令。W1不改變。

　　ACT=1：執行ROT指令。一般地設置ACT=0，如需要操作結果，設置ACT=1。

　　參數：

　?。╝） 轉臺定位號

　　指定轉臺定位號，即位置數目。

　?。╞） 當前位置地址

　　指定存儲當前位置的地址。

　　（c） 目標位置地址

　　指定存儲目標位置的地址。如存儲CNC輸出的T代碼的地址。

　　（d） 運行結果輸出地址

　　計算轉臺要旋轉的步數，到達目標位置或前一位置的步數。當要使用計算結果時，總要檢測ACT是否為1。

　　旋轉方向結果輸出**（W1）**

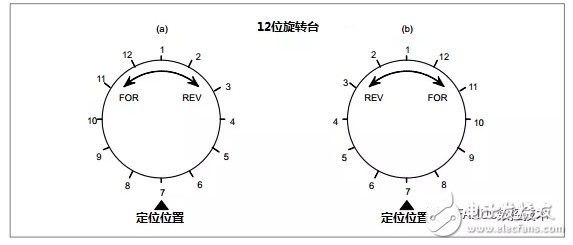

　　經由短路徑旋轉的方向輸出至W1，當W1=0時方向為正向（FOR）；W1=1時為反向（REV）。FOR及REV的定義如圖所示。當轉臺號增加方向為FOR，減少方向為REV。W1的地址可任意選定。然而，要使用W1的結果時，總是要檢測ACT=1的條件。
