一種用于電子元件檢測的圓定位算法
大?。?/span>0.60 MB 人氣： 2017-12-05 需要積分：2
推薦 + 挑錯 + 收藏(0) + 用戶評論（0）
標簽：電子元件(55852)定位算法(14919)

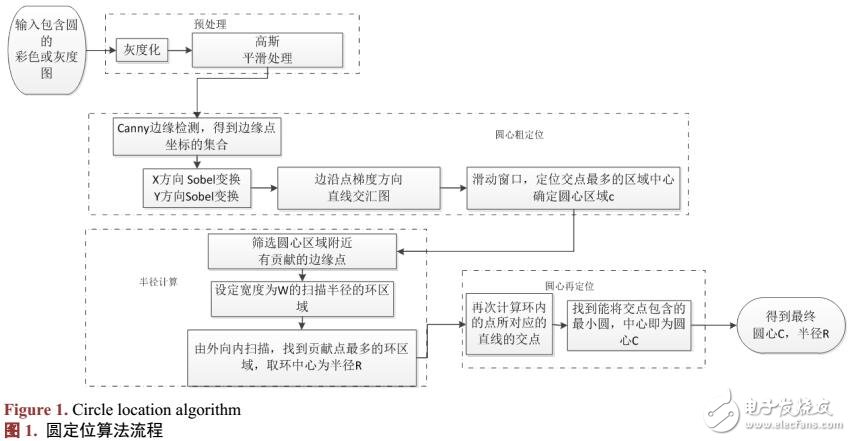

目前基于機器視覺、圖像處理的PCB電路檢測系統首要實現的就是對元件的準確定位。本文針對PCB板上的圓形電子元件進行機器視覺定位，提出了先使用Canny邊緣檢測結合Sobel變換的粗定位檢測方法，再根據檢測目標圓的邊緣上的點，以及各點的灰度梯度，得到過邊緣點的直線集合，繼而使用正方形滑動窗口，實現圓心的定位，最后再使用同心圓環的方法，找到圓形邊緣的半徑，從而精確定位圓形電子元件的位置。經實際使用，本文算法滿足電子企業工業生產中實時性和精確性的要求。
