2015-03-31 11:16 提問
用1個三極管做電平轉換和用2個做有何區別？優勢何在？

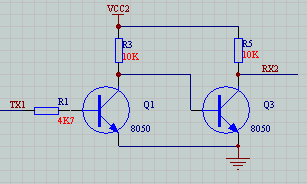

各有什么優勢？，以下兩電路圖：
?
3個回答
按時間排序
按票數排序
第一個電平可以轉換，第二個最低電平不為0
導通電平不一樣。比如BE導通電壓為0.7V,第一個需要大于0.7V才導通，而第二個就不一樣了……
第一個電路的輸入高電平不需要太高，高電平只要使通過R1的電流達到Q1的飽和即可，所以此電路有點放大的作用。第二個電路的輸出高電平是Vtx1+Vcesat(飽和)所以沒有放大幅度。
