MxL5007T是Maxlinear公司在2008年量產的一款數字地面硅調諧器。該芯片的特色在于能夠通過天線或有線接收從44HZ到885MHz連續頻段信號。它支持中國CMMB、美國ATSC、ATSC-M/H，歐洲D(zhuǎn)VB-T等多標準。

　　由圣景揭秘的芯片版圖模塊分布圖和系統框圖(圖2和圖3)可見，MxL5007T集成了可變?cè)鲆鍸NA、混頻器、低通濾波器、自動增益放大器、基帶DSP以及鎖相環等。

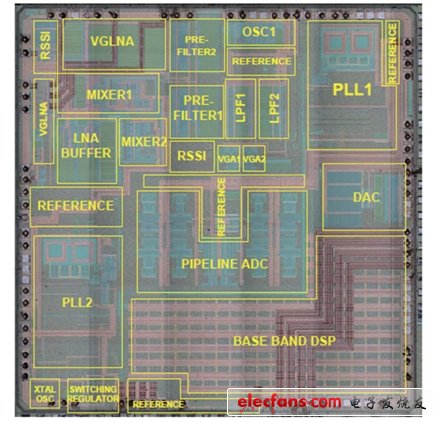

　圖2：MxL5007T版圖模塊分布圖。

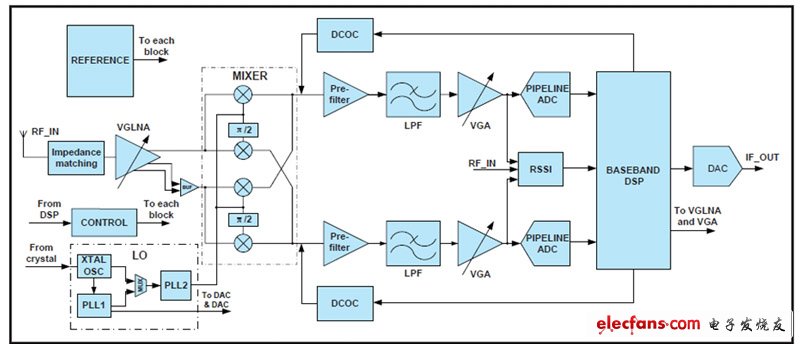

　　圖3: MxL5007T芯片系統框圖。

　　MxL5007T芯片尺寸為2.7X2.7mm2，在數字電視硅調諧器中屬于中等尺寸，但和ADI公司的VHF/UHF多數字電視標準硅調諧器ADMTV803相比，單芯片多了約40%的面積。

　　圣景通過研究發現，MxL5007T芯片I2C接口和基帶DSP約11萬門單元，其面積占整個芯片的18%，與ADMTV803相比(其面積僅占全芯片的5%左右)，MxL5007T數字控制邏輯規模大了不少。

　　此外，該芯片集成了兩個鎖相環，除了通常硅調諧器芯片集成的，用于信號降頻的鎖相環之外，還設計了一個產生相對較低頻率時鐘的鎖相環，用于接收信號的模數轉換采樣。據悉，MxL5007T目前多用于有線電視信號接收。

　　專家點評：

　　ADMTV102是目前市場占有率較高的一款產品，性能比較均衡;缺點是功耗稍高及片外元器件數量較多(約20個)。ADMTV102的升級產品ADMTV803將功耗降至約90mW;同時集成了眾多電阻、電容等器件，將片外器件數量降至6個，對降低系統成本十分有利;另外其噪聲系數比ADMTV102約低1.5dB，接收靈敏度性能有較大提高。

　　Mxl5007T由于支持44M~1G的頻段，同時支持中頻輸出，導致其功耗比其他CMMB tuner高;但它300mW的功耗在支持全頻段的tuner中還是比較低的。

　　Siano 1180調諧器面積比ADMTV803大2倍以上，成本較高。而官方提供的31mW的功耗是分時工作的功耗，其tuner的實際功耗應高于ADMTV803。

　　TP3021集成了夏普公司的調諧器及眾多外部元器件，集成度最高，靈敏度也較好。但由于價格過高，實際應用較少。

　　從芯片的實際使用和測試情況來看，ADMTV102是目前CMMB應用較好的選擇，在未來1-2年內，其升級產品ADMTV803將具有更好的性能和更低的綜合成本。

　　專家介紹：

　　沈泊，于1996、1999、2002年分獲復旦大學電子工程學士、碩士、博士學位，主要研究方向?yàn)橥ㄐ偶呻娐吩O(shè)計。曾任美國Trident公司資深經理、復旦大學副教授、上海微科集成電路有限公司總經理等職。現為上海視豐微電子有限公司創始人、CTO，主要從事移動電視解調器和射頻調諧器的開發。
