摘要：提出了利用多軟件平臺進行FIR數字濾波器的協同設計，改變了傳統的只用硬件電路設計的方法，將整個數字濾波系統的硬件設計趨于軟件化，采用Lattice公司的可編程模擬器件ispPAC20和Altera公司的FPGA設計架構整個FIR濾波器實驗系統。由于ispPAC20和FPGA器件的高度集成化以及結構的可重構、可編程，使開發人員隨時可重復配置滿足各種性能要求的濾波器系統，將整個系統變得更小型化、更易于升級維護且更靈活。

　　0 引言

　　1992年美國Lattice公司發明了在系統可編程技術，徹底改變了傳統數字電子技術系統的設計和實現方法，開創了數字系統設計的革命性時代。在1999年，LatTIce公司又推出了在系統可編程模擬電路，為電子設計自動化技術的應用開拓了更為廣闊的前景。

　　隨著信息科學和計算機技術的迅速發展，數字信號處理在20世紀末期得到了飛躍式的發展。在數字信號處理中數字濾波是重要的環節，經典數字濾波器從實現的網絡結構或者單脈沖響應長度分類，主要分為有限脈沖響應(FIR)和無限脈沖響應(IIR)兩大類;與HR濾波器相比FIR濾波器的計算工作量稍大，但是在保證幅度特性滿足技術要求的同時，很容易做到嚴格的線性相位特性。

　　1 系統的總體結構設計

　　由于數字信號處理是用數值運算的方式實現對信號的處理，因此，相對于模擬信號處理，數字信號的處理具有靈活性、高精度和高穩定性、便于大規模集成、而且可以實現模擬系統無法實現的諸多功能。

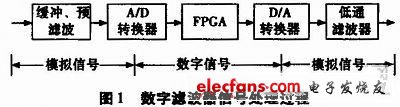

　　圖1所示為數字濾波器的信號處理過程。數字信號處理的對象諸如語音信號等它們本身也是模擬信號，所以一般先經過緩沖以及模擬信號預濾波，然后利用模-數轉換器(A/D轉換器)將模擬信號轉換成數字信號，再利用FPGA構成的FIR數字濾波器處理轉換后的信號。進一步利用數-模轉換器(D/A轉換器)將數字濾波器處理過的結果轉換為模擬信號供使用。

　　2 系統各部分功能的設計與實現

　　2.1 前端緩沖、預濾波以及模數轉換部分結構

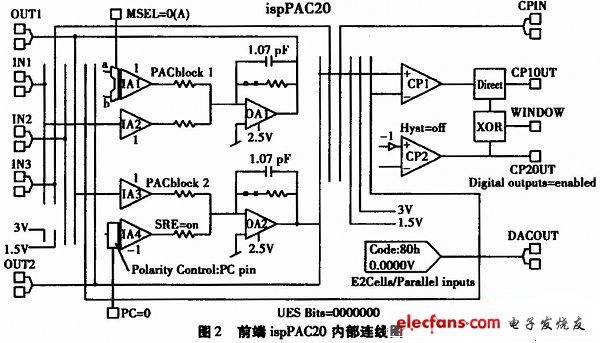

　　這部分的緩沖以及預濾波由ispPAC20來完成，然后利用FPGA以及ispPAC20中的D/A轉換器、比較器共同構成逐次逼近式A/D轉換器，其中ispPAC20中的電路結構圖如圖2所示。

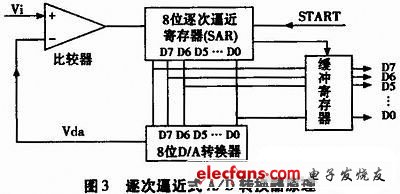

　　逐次逼近式A/D轉換器原理如圖3所示，當啟動信號START到來后，8位逐次逼近寄存器SAR(Successive ApproximariON Register)清零，轉換過程開始。第一個時鐘脈沖到來時，SAR最高位置1,其余位為0.SAR中鎖存的數據為10 000 000,經過DAC轉換后得到的輸出電壓Vda,與輸入電壓Vi進行比較，若Vi大于Vda,則SAR最高位的1被保留，否則清零。

　　第二個脈沖到來時，SAR次高位置1,所得的新值經過DAC轉換后得到的電壓Vda再與Vi進行比較，若Vda小于Vi則SAR次高位1被保留，否則清零。重復上述過程，依次類推，從D7~D0都比較完畢，轉換便結束，結束后SAR的數據輸出到輸出寄存器作為輸出數字量。從而經過ispPAC 20和FPGA共同完成從模擬量到數字量的轉換。
