首先映入眼簾的是首個警告標識：有觸電危險，請勿打開。

　　使用spudger手機撬棒便可將Nexus Q的taoglas PU18 2.4/5.0 GHz Wi-Fi雙頻天線移除。

　　Wi-Fi天線只用于連接谷歌的云應用程序，而無法用來瀏覽網頁。

　　繼續去掉一個連接器和幾個T10 Torx螺絲之后，Nexus Q的內部構造便完全暴露了出來。

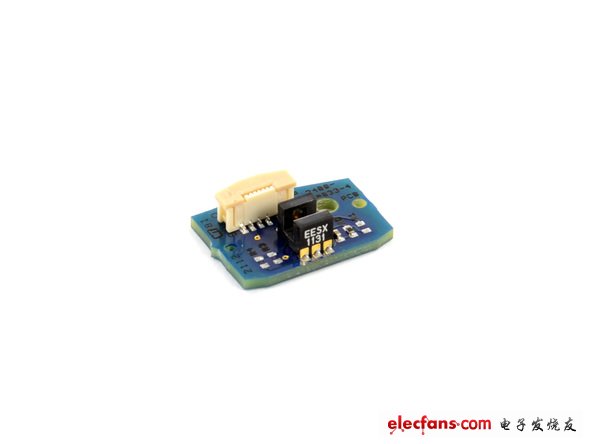

　　內部頂蓋上我們發現了一塊由T6 Torx螺絲固定的小型子板。上面印有條形碼和E2230JG標識。子板上的部件為微型光電傳感器（生產地為伊利諾伊州紹姆堡或加州圣克拉拉）。

　　接下來的另一塊子板同樣由T6 Torx螺絲固定。

　　子板上的部件包括：

　　·愛特梅爾ATMEGA328P微控制器（生產地為科羅拉多泉市或法國南特）

　　·恩智浦半導體44501 NFC控制器（產地為德國、中國、英國、挪威或新加波）

　　·TXC 8.00 MHz的石英晶體振蕩器（產地為臺灣桃園或中國浙江）

　　·LED狀態指示燈

　　NFC天線同樣也身藏于內部頂蓋之中，可以被輕易取下。

　　我們認為Nexus Q內部頂蓋的生產地為美國。這樣一來，如產品設計發生改變，谷歌的工程師便可迅速與當?shù)刂圃焐踢M(jìn)行交流，而無需不遠萬里飛到國外。

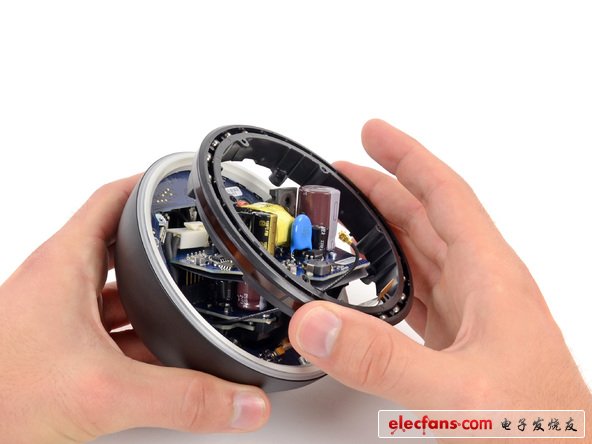

　　接著擰幾下螺絲刀，Nexus Q的軸承套圈也被取了下來。套圈周圍帶有一些球軸承。
