第十二步：

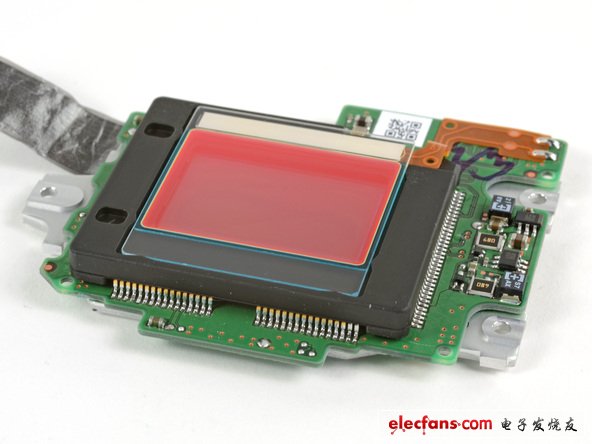

D5100運用一個16.2 megapixel DX格式CMOS傳感器讀取圖象
傳感器具有特殊的玻璃蓋，在某個角度就呈現(xiàn)紅色狀。

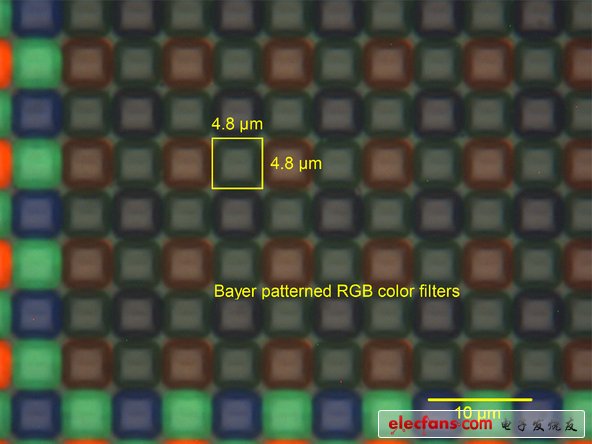

據(jù)Cipworks報道每個映象點寬是4.8 µm。 那是半個紅血球的直徑！
第十三步：

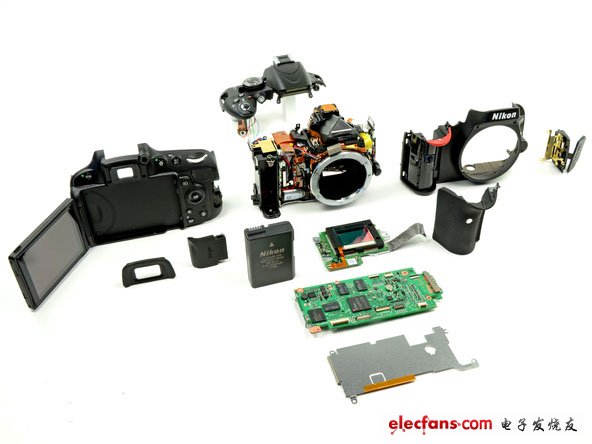

尼康D5100全部“家當”
D5100的CMOS傳感器讀取圖象 - 拆解尼康D5100:鬼斧神工的日本電子設計！
本文導航
- 第 1 頁：拆解尼康D5100:鬼斧神工的日本電子設計！
- 第 2 頁：不想要跑通過D5100靜脈的任何電汁液
- 第 3 頁：照相機有大致40螺絲結合它一體
- 第 4 頁：將帶形電纜拆卸開
- 第 5 頁：共有9根電纜與主板相連
- 第 6 頁：主板的正面圖 Nikon圖象處理機
- 第 7 頁：剝落在快門按鈕之下的橡膠夾子
- 第 8 頁：取下相機前半部機身
- 第 9 頁：閃光電容器的特寫
- 第 10 頁：控制電路與紅外線傳感器
- 第 11 頁：D5100的傳感器與感應板
- 第 12 頁：D5100的CMOS傳感器讀取圖象
