上面說的是“理論可行性”，另一方面的推測證據來自于“新iPhone的A6處理器相比A5快了兩倍，不過尺寸卻小了22%”。

　　22%將成為我們證明A6真身的最根本證據!

　　A5X和A5采用的是三星的45nm工藝，而最新的A6采用的必然是幾個月前三星就已經開始使用的“最新的”32nm工藝。

　　下表是我們已知的蘋果A系列芯片的核心在相應工藝之下的面積：

　　*A5和A5-R2兩款芯片完全一樣，只是采用了三星不同的制造工藝，它們之間的面積變化剛好可以反映出32nm工藝和45nm工藝的芯片面積的變化比例，122÷69=1.768倍。

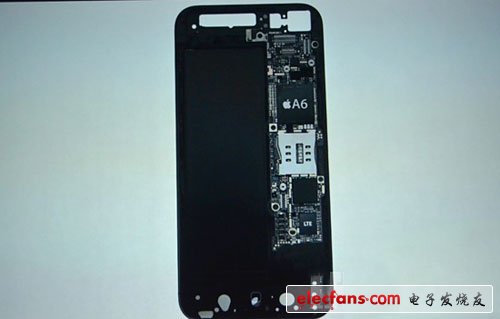

　　從蘋果發布會上的圖來看，32nm的A6還是比較和諧的。

　　下面來驗證筆者對A6的猜測：

　　1.繼續采用45nm工藝，A5X增加兩個A9內核之后的“A6”的面積=A5X的面積 x 110% = 163 x 1.1 =179.3平方毫米

　　2.將這個”A6″換用32nm工藝之后核心面積應該大約為179.3÷1.768=101.41平方毫米。

　　剛好非常接近蘋果官方所說的“尺寸比A5小了22%”、也就是100平方毫米這個尺寸，這顯然不是巧合

　　最后，命名：A4——單核、A5系列(A5、A5X)——雙核、A6系列——必須4核!

　　“Quad Cortex A9 + Power VR SGX 543MP4 + 周邊圖像、視頻、總線、存儲控制器等”就構成了這樣一顆32nm工藝的蘋果A6 芯片!(應用邦/熊輝)

　　一句話點評：增加這10%換來的性能提升還是非常明顯的!
