簡介

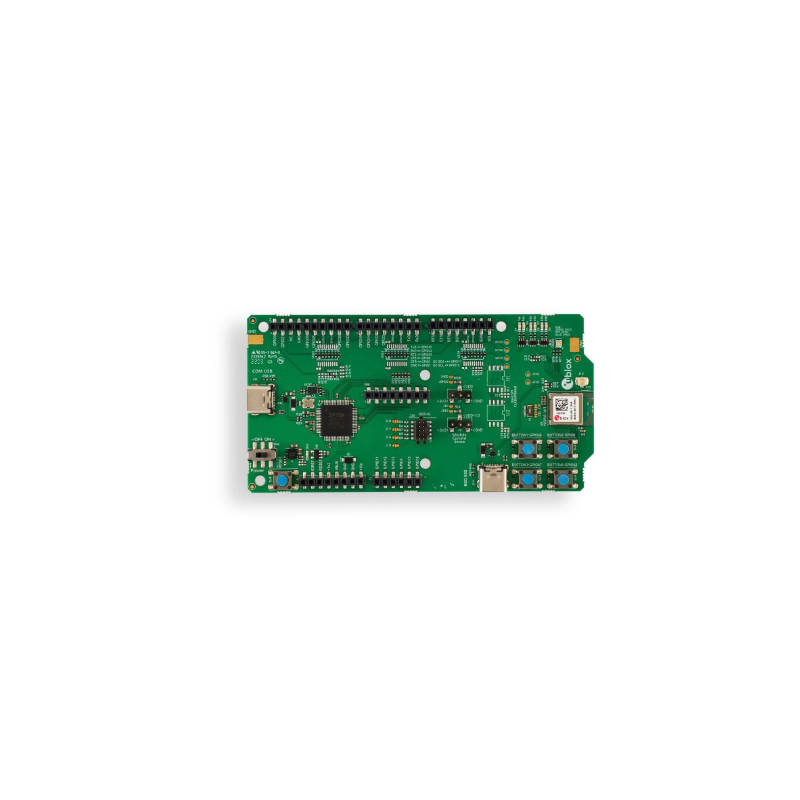

      今天我要向大家介紹的是 u-blox 的評估板——EVK-NORA-W106-00。它基于NORA-W10系列模塊（搭載Espressif ESP32-S3芯片），專為物聯網設備的快速原型設計與評估而打造，提供了極高的開發便利性。在無線連接方面，它支持IEEE 802.11 b/g/n協議的Wi-Fi以及支持藍牙5和Mesh的藍牙低功耗（LE）子系統。在硬件接口與調試上，它提供兼容Arduino Uno的2.54mm排針接口，可便捷擴展各類Shield，并配備了外部JTAG調試接口（J20）與USB Serial/JTAG控制器，支持深度的固件編程與核心調試。此外，該評估板集成了USB-C供電、獨立復位與Boot按鍵、多顆狀態指示LED以及用于精準功耗測量的電流檢測頭，為基于NORA-W10 Open CPU架構的物聯網應用開發提供了極其完整且可靠的硬件測試平臺。

主要特性
強大的雙核處理與無線能力：搭載Xtensa? 32位LX7雙核處理器（最高240MHz），集成Wi-Fi 11b/g/n與藍牙LE 5.0子系統，提供卓越的無線通信性能。
豐富的外設與靈活的GPIO分配：提供3個UART、4個SPI、2個I2C、2個I2S接口，板載32個可編程GPIO引腳，均通過排針和測試點引出，滿足各類外設連接需求。
高度便捷的Arduino兼容設計：采用標準Arduino接口形態，板載電平轉換器（支持3.3V至5V IOREF），允許開發者直接使用市面上豐富的Arduino擴展板進行快速驗證。
專業的調試與編程支持：配備2x5引腳（1.27mm間距）的獨立外部JTAG調試端口，結合板載的自動進入Bootloader電路設計，支持免按鍵的esptool.py自動燒錄。
精準的功耗測量與多源供電：板載兩組1Ω電流檢測電阻（分別用于VDD和VDD-IO），支持通過萬用表精準測量模塊功耗；支持COM USB、Module USB及外部Vin三路隔離供電，確保開發階段的安全與靈活。

應用
物聯網終端原型開發：憑借豐富的GPIO排針、雙頻無線能力以及Arduino生態兼容性，非常適合智能家居傳感器、工業控制終端等IoT設備的快速原型驗證。
電池供電設備的功耗評估：借助板載的電流檢測跳線（J7/J8）和旁路設計，開發者可以輕松獲取模塊在不同工作模式下的真實電流消耗數據。
嵌入式軟件與固件開發：結合外部JTAG接口與ESP-IDF開發框架，非常適合進行底層驅動開發、RTOS應用調試以及復雜無線協議棧的集成測試。
Wi-Fi與藍牙共存場景測試：評估板獨立引出了UART0的硬件流控引腳及調制狀態LED，方便開發者調試和觀察雙模無線并發通信的狀態。
空間受限型邊緣計算設備評估：NORA-W10模塊采用7x7 mm QFN56緊湊封裝，配合支持外接QSPI PSRAM的板載接口，為需要小體積且具備一定邊緣計算能力的AIoT設備提供了極佳的評估環境。
