“精準同步，自研領航”

安芯微推出全棧自研ESC芯片ISN822X系列

隨著工業自動化、新能源互聯網、具身機器人的快速發展，伺服驅動器、EMS控制器、PCS、關節控制器等設備對通信的實時性、可靠性、高速率要求日益提高。如何在復雜和惡劣環境下保證穩定的實時通信、提升能效及適應各類應用場景，成為實時工業以太網芯片設計的關鍵挑戰：

? 超同步：精準的時鐘控制技術，使輸出信號抖動降低至±10ns，保障精 密加工設備信號純凈無偏移，滿足納米級控制需求；

? 高可靠：雙核鎖步機制，實時監測數據傳輸，自動糾正錯誤，保障數據傳輸?shù)母呖煽啃?/span>；

? 高速率：增強版Multifunction GPIOs， Support 4 LVDS。

安芯微全新推出的ISN822X系列實時工業以太網芯片，以超同步、高可靠、高速率三大核心優勢，助力工業自動化降本增效與自主可控！

封裝與選型

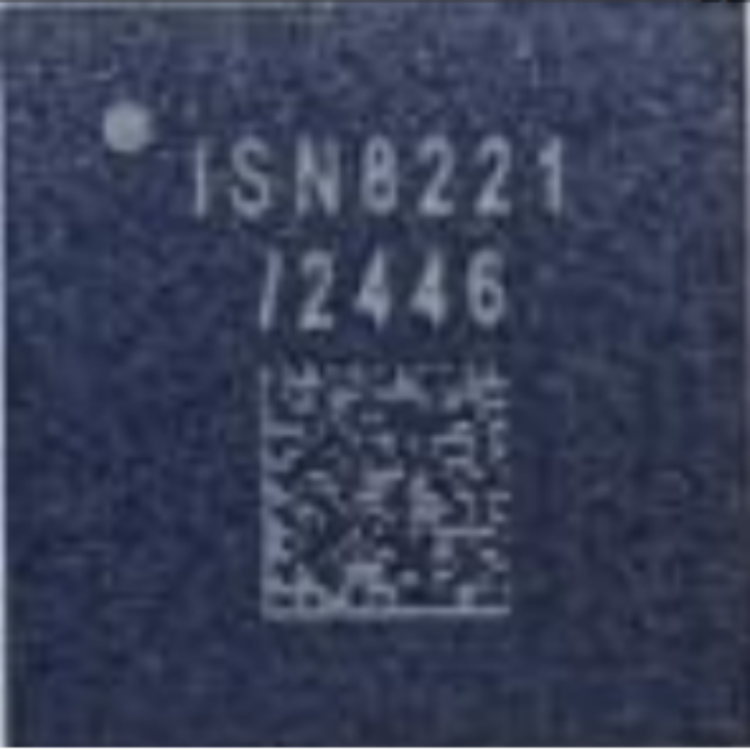

ISN8221-GMTI產品提供64-LGA封裝，適用于工業自動化、新能源互聯網、具身機器人等多種應用場景。

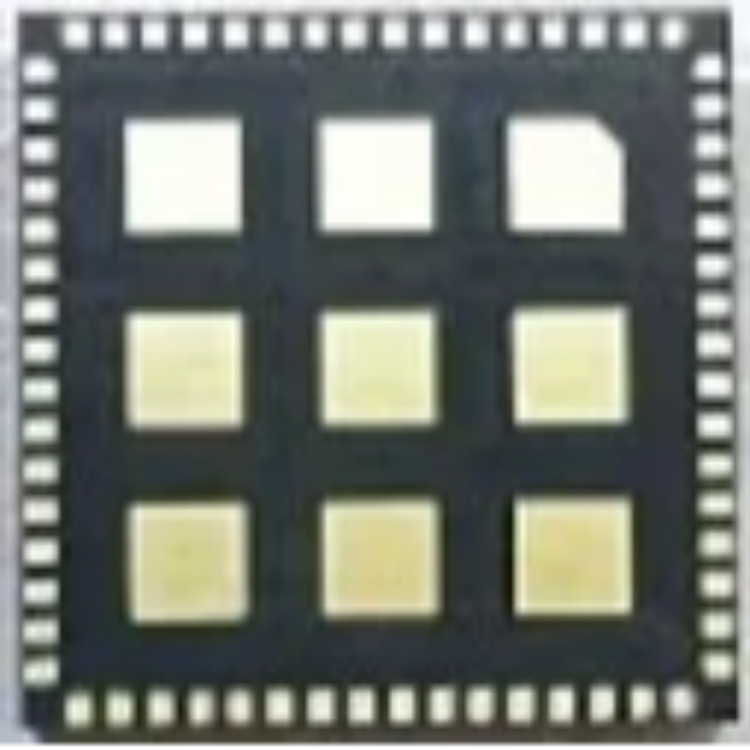

 64-LGA封裝(9mm*9mm)

產品亮點

先進的DC時鐘同步算法

◆ 時鐘同步輸出信號鎖定更快：自研動態補償算法，鎖定時間縮短至3s，比同類產品提速80%，確保高速產線零延遲協同，適配嚴苛工業場景。

◆時鐘同步輸出信號抖動更小：精準的時鐘控制技術，使輸出信號抖動降低至±10ns，保障精密加工設備信號純凈無偏移，滿足納米級控制需求。

最可靠的通訊技術

◆ 數據通路雙核鎖步：雙核鎖步機制，實時監測數據傳輸，自動糾正錯誤，保障數據傳輸?shù)母呖煽啃浴?/span>

  ? 64臺伺服器聯網平穩運行72小時以上；

  ? 反復開關機3000次無異常；

  ? 120米長距離通信，連續135H沒有丟包、錯包；

◆ 強大的數據糾錯技術：對內部RAM數據做了ECC保護，可做到單bit和多bit失效糾錯。處理數據和轉發數據經過內部寄存器時增加奇偶校驗保護，確保數據在復雜環境下的零丟包、零誤碼。

高速率

◆ 增強版Multifunction GPIOs：Support 4 LVDS 可以用于遠程IO模塊背板總線互聯，HBI總線可以幫助客戶定義私有協議。

◆ 豐富的各種外部和內部資源

  ? 最高支持16bit的數字I/O；

  ? 最高支持60K字節的同步管理器存儲空間；

  ? 支持PHY link信號極性控制；

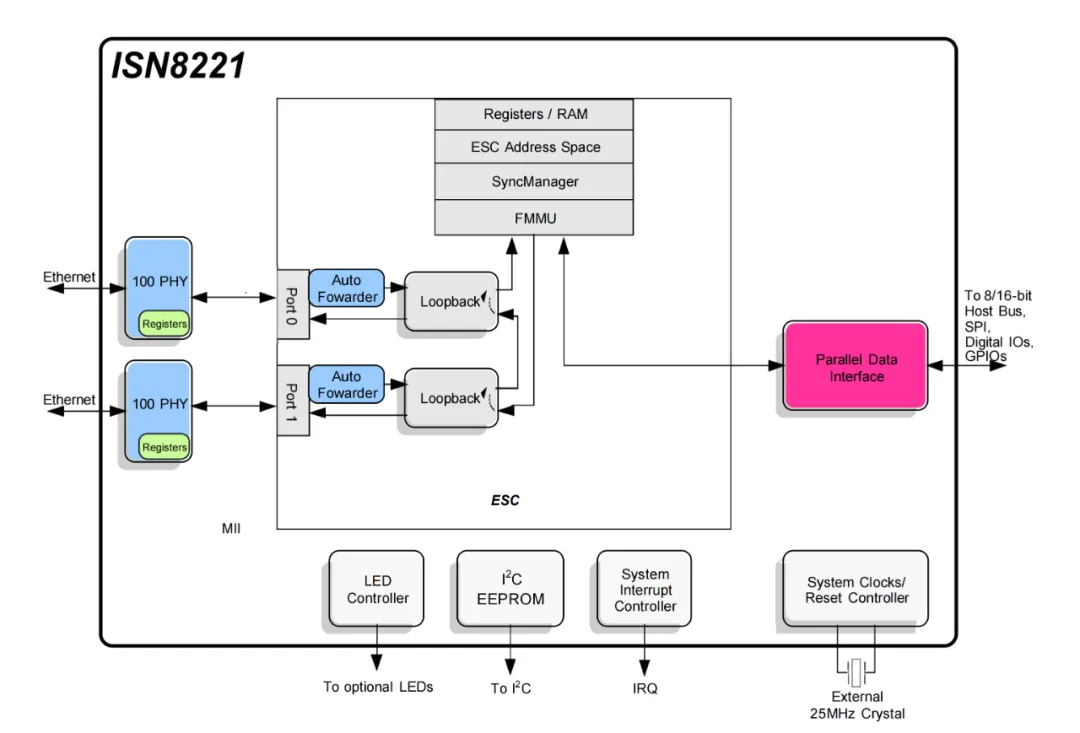

產品架構

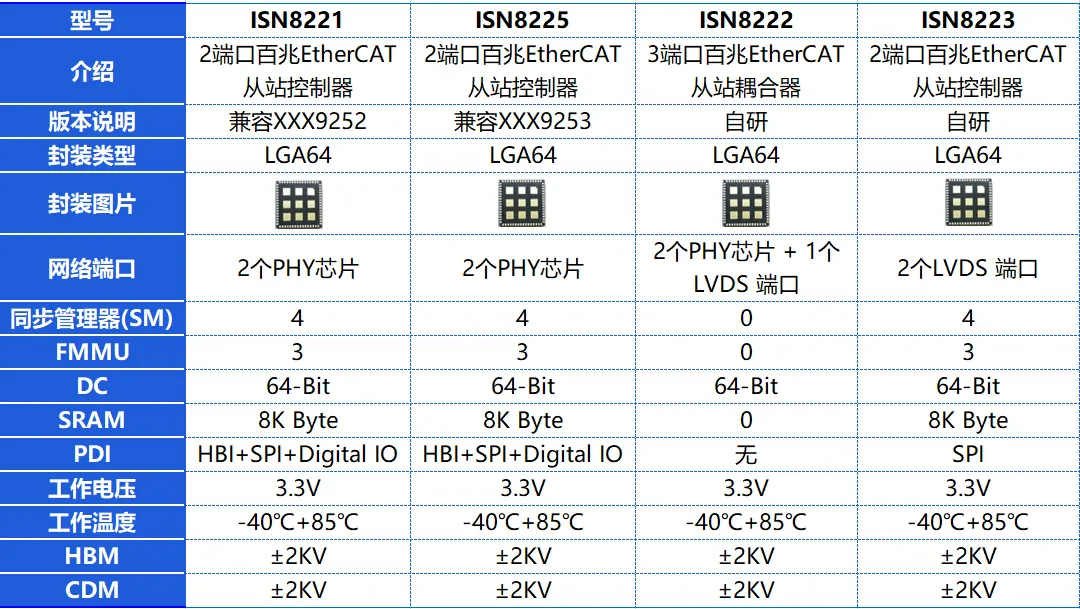

關鍵參數

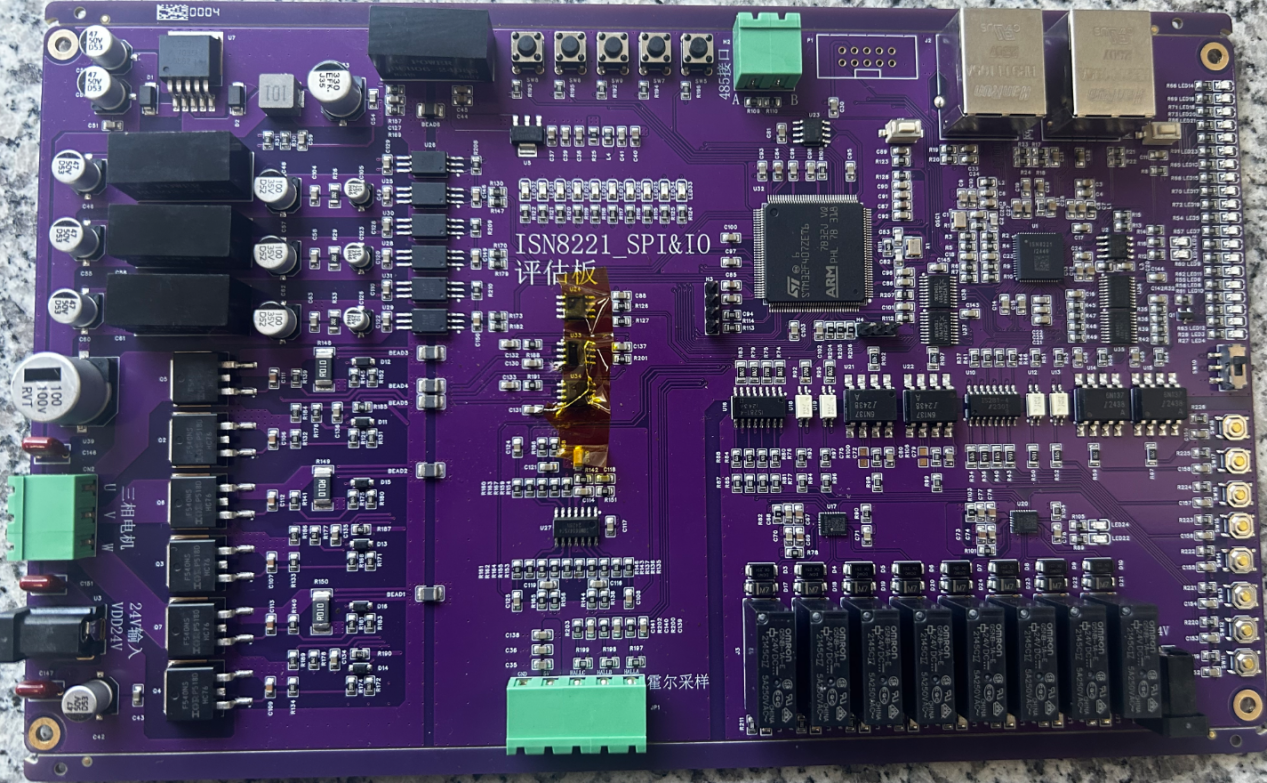

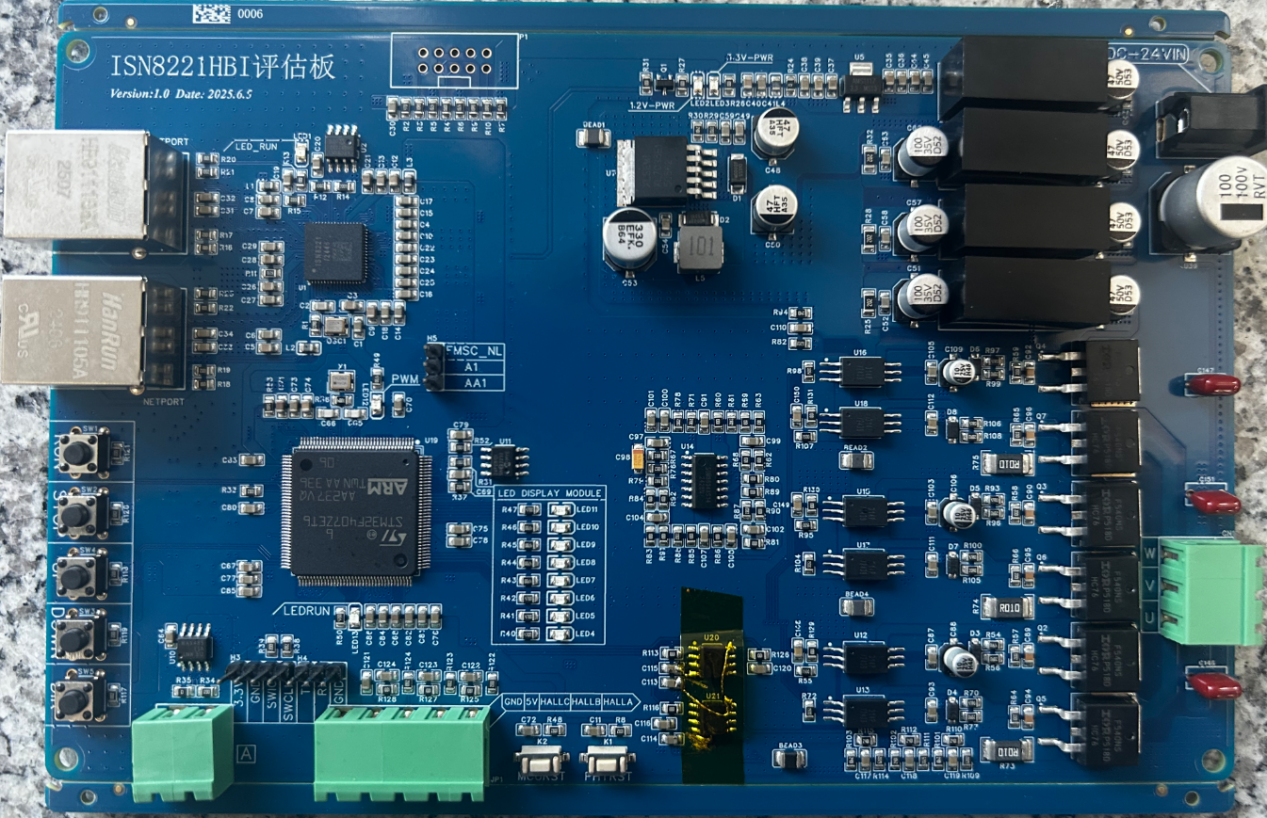

智能驅動，從EtherCAT開始——ISN8221開發板正式亮相

在工業自動化與實時以太網控制領域，EtherCAT以高實時性、高同步性與靈活拓?fù)浣Y(jié)構成為主流選擇。為此，我們公司推出ISN8221開發板，專為EtherCAT從站設備評估與應用開發打造，助力研發團隊快速驗證方案、縮短產品上市周期。

產品亮點：

標準EtherCAT從站方案
基于高集成度設計，支持主流EtherCAT主站，通信穩定可靠。

開發便捷，上手快
板載資源豐富，提供完整例程與接口說明，適合應用于伺服、PLC等工業場景。

兼容常見通訊方式，高速穩定
開發板為典型驗證架構，便于工程師快速完成SPI和HBI接口通信與功能調試。

高品質設計保障
采用高可靠性元器件與優化布局，兼顧性能與穩定性，滿足工業級開發需求。

適用場景：

EtherCAT從站設備通訊

工業現場總線通信學習與教學

伺服驅動、I/O模塊、傳感器接口開發

安芯微半導體是高性能、高可靠性模擬及混合信號芯片公司。自2020年成立以來，公司聚焦實時工業以太網芯片、隔離器件、傳感器三大方向，為工業自動化、光伏儲能、具身機器人及消費電子等領域提供豐富的半導體產品及解決方案。

安芯微以『用"芯"科技，推動人類進步』為使命，為中國的智能制造提供“芯”動力。
