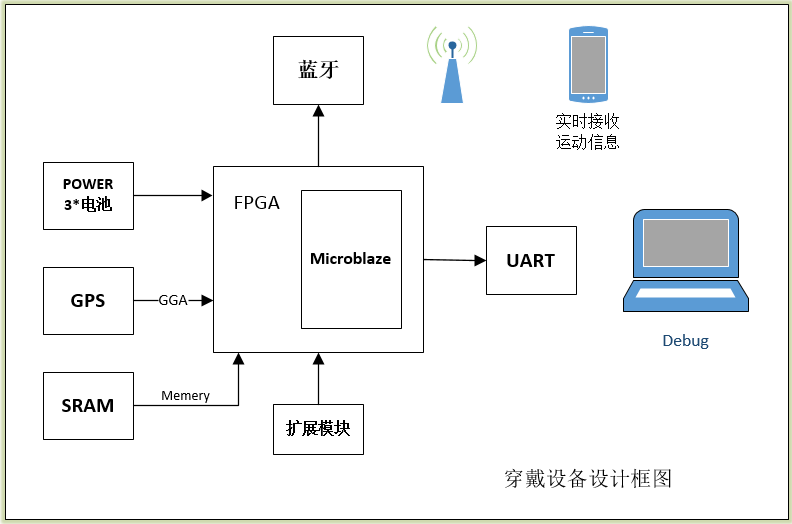

由于本項目要計算平均速度、運動距離，和不斷傳輸各種藍牙數據，純邏輯代碼設計十分繁瑣，本設計采用基于MicroBlaze的設計。

由于在軟核內編寫了大量的驅動和信號處理代碼，F(xiàn)PGA芯片內部RAM不夠，本人使用了SRAM作為Microblaze的Memory。

對于GPS信號截取到的經緯度信息，本人采用Google地圖距離算法，實現兩個位置之間距離的計算。同時拋棄GPS內的時間信息，采用自添加的AXI Timer作為時間的準確計時。

手機端使用藍牙調試助手，可以顯示 穿戴設備傳出的各種信息，留串口給PC做Debug用。

實物圖和手機端界面如上圖所示

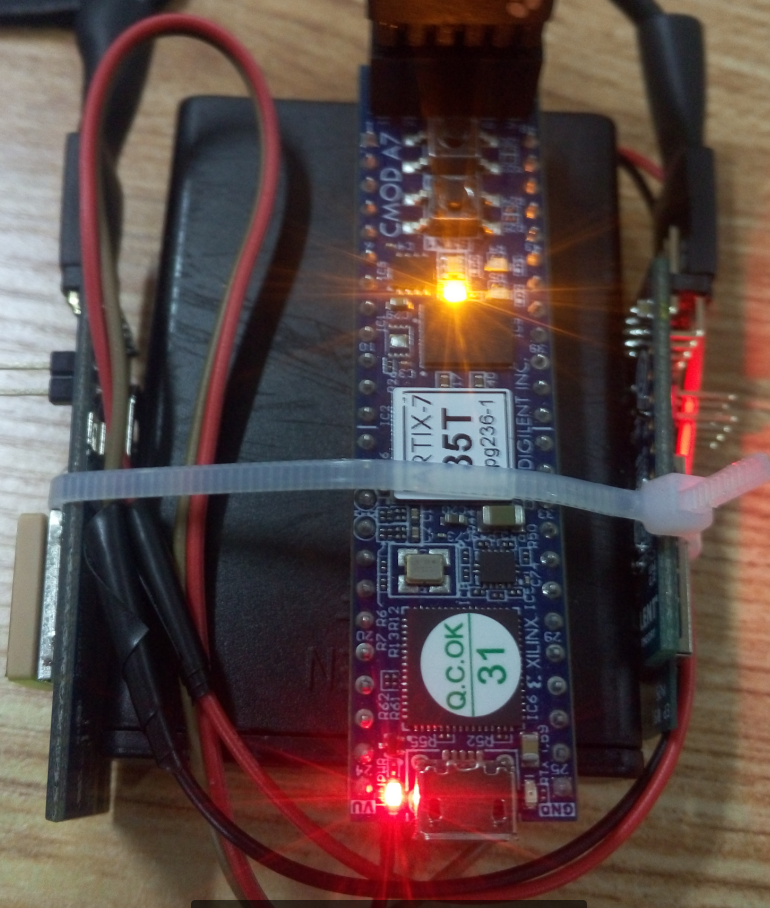

實物圖中，左側邊為GPS模塊，右側邊為藍牙模塊，中間是迷你FPGA開發板CMOD A7,底座是三節干電池組成的電池倉負責供電。

手機端界面：預先安裝“藍牙調試助手pro”，使用鍵盤模式。功能就如按鈕所示，簡單實用?！斑\動開始”鍵按下發送‘1’,"運動結束"鍵按下發送‘0’。

JA輸出口 1~6 IO口接Pmod藍牙模塊的1~6IO口，JP1~4跳線帽接口都不接，默認115200bps傳輸速率。7~12 IO接Pmod GPS的1~6 IO口 ，這樣可以方便解決一個Pmod 口無法插2個模塊的困難了。

同時，外接電源時 24 => VCC ，25=>GND。

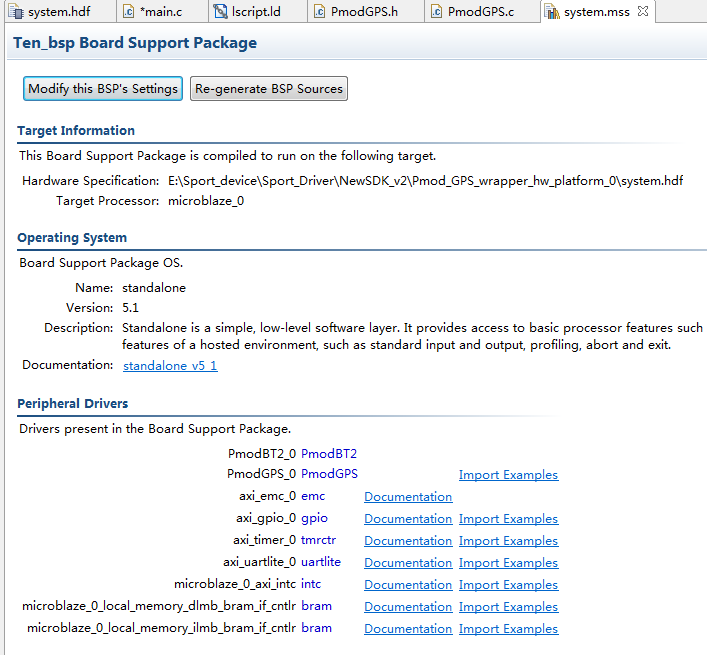

本設計程序設計分為兩步，一是 基于VIVADO的硬件驅動和軟核環境搭建，二是基于 SDK 的C算法設計。

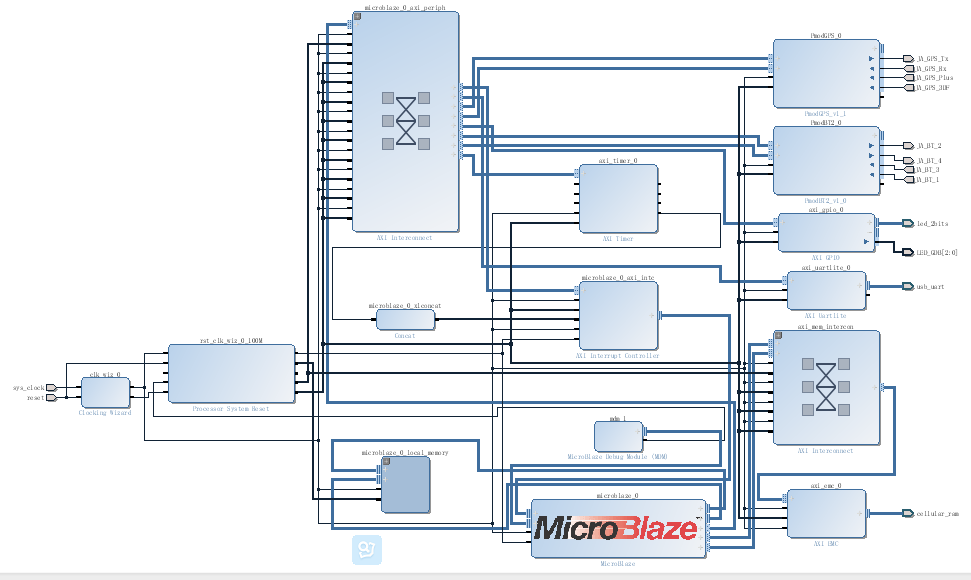

下面給出兩者大概框圖。

首先，明確下只有在開闊地，旁邊無高頻設備干擾的情況下 才可以正常接收到GPS信息。

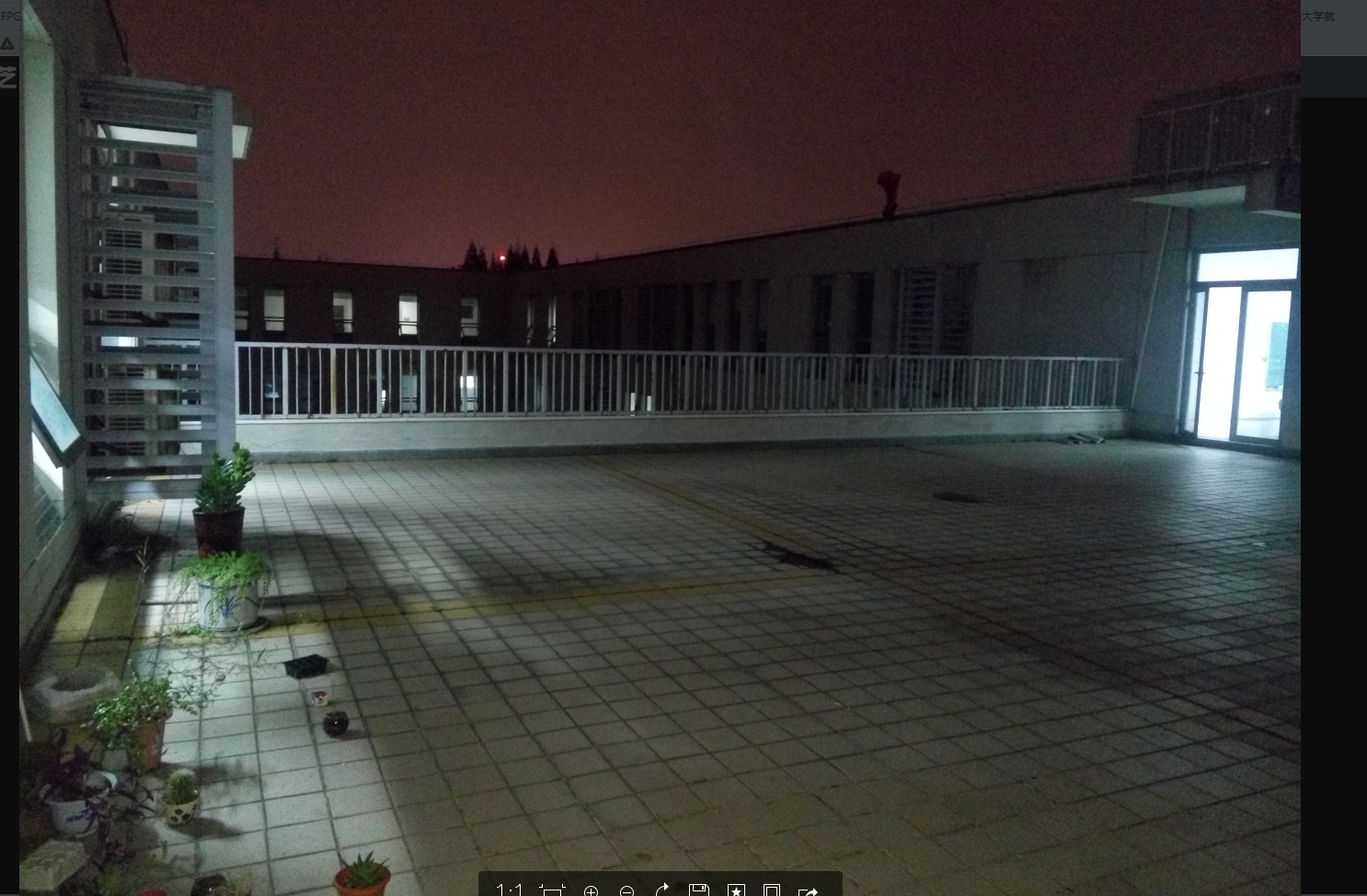

這是我的測試場地，11/24日晚上8點，地點Soochow大學電子樓。

我們點擊手機端的“開始運動”。

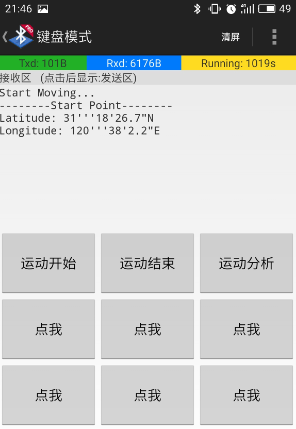

如右圖所示，可以看到當前位置的GPS經緯度信息。

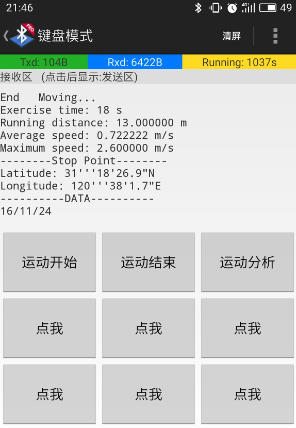

走到對角，點擊“停止運動"，這時候FPGA會發出相關運動的藍牙信息。

如：運動時間、運動平均速度、最大速度、運動距離。最后，還有當天日期！
