聚豐項目 > 無線超聲波加濕器

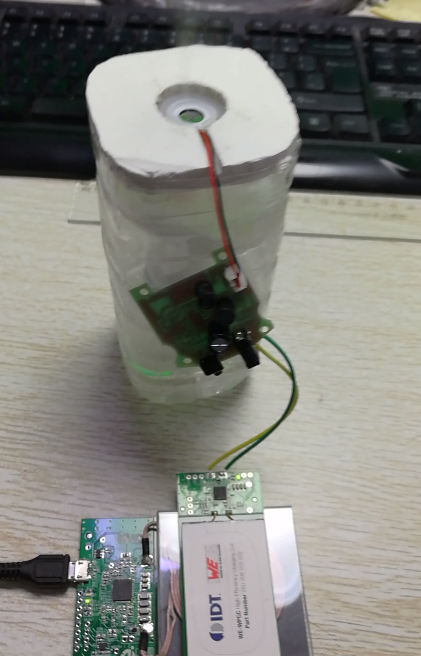

超聲波加濕器采用超聲波高頻震蕩，將水霧化為1-5微米的超微粒子，將水霧擴散到空氣中，使空氣濕潤并伴生豐富的負氧離子，能清新空氣，增進健康，一改冬季暖氣的燥熱，營造舒適的生活環境。本項目以無線充電模塊為基礎，配置超聲波發生器，超聲波霧化片。無線電源發射板連接5V電源，無線電源接收板輸出正負極連接超聲波發生器正負極。當無線充電模塊接觸的時候，超聲波發生器供電，按下開關，進行起震，超聲波霧化片霧化水。由于是無線供電模式，使得整體的安全性大大的提高。（本項目采用的是IDT 5W無線充電開發套件）
13819348
13819348
團隊成員
張巖 經理

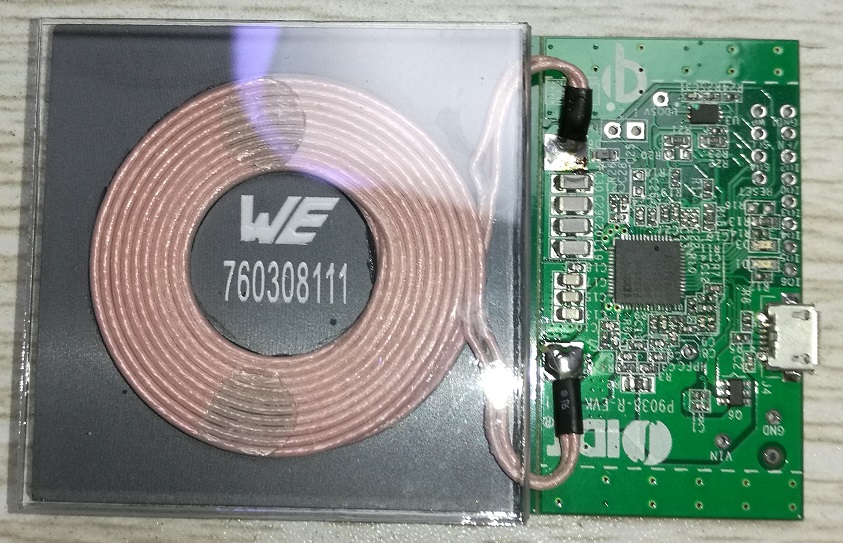

無線電源發射板

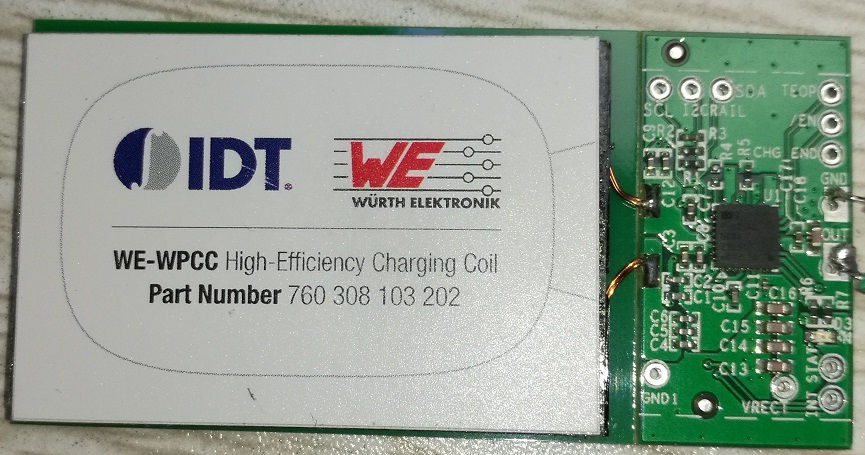

無線電源接收板

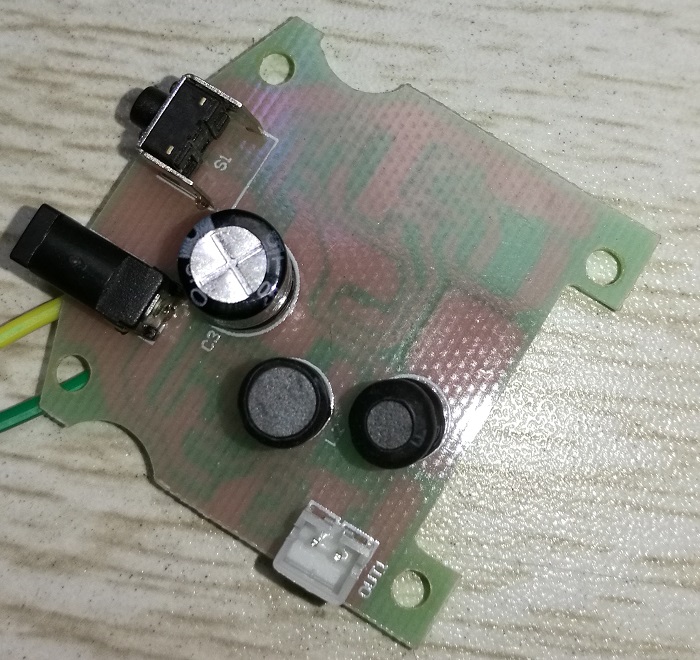

超聲波發生器模塊：具有掃頻功能，掃頻成功后自動鎖頻，為超聲波霧化片提供中心頻率。

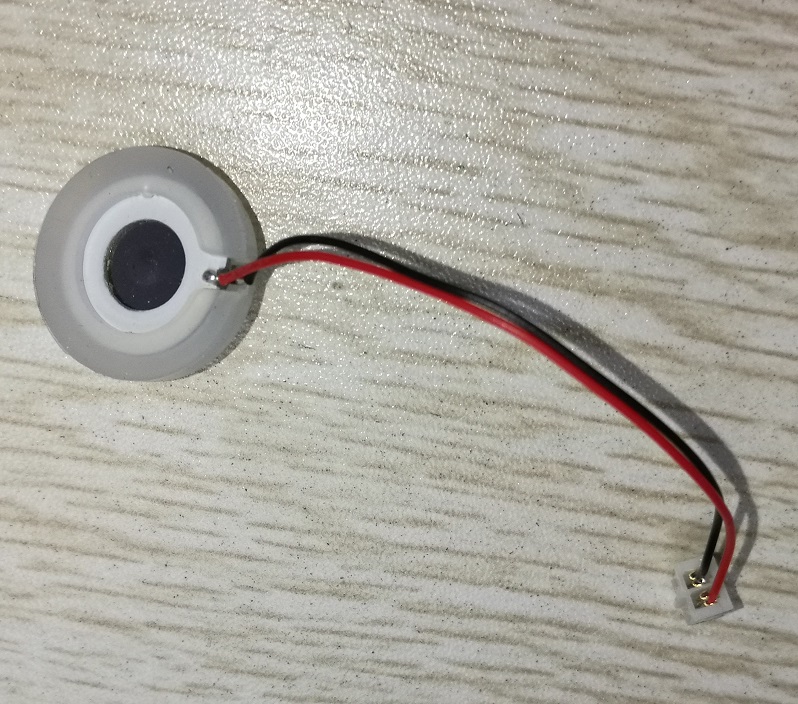

超聲波霧化片：直徑16mm，頻率110kHZ。

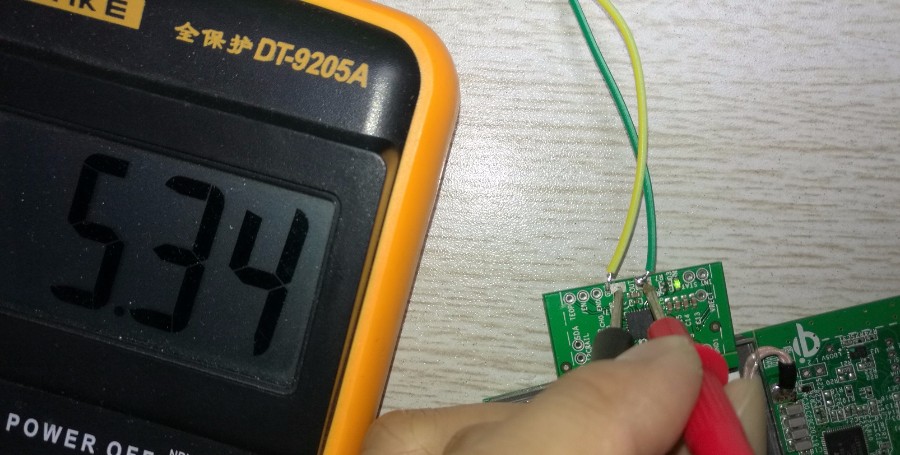

將無線充電模塊供電，使用萬用表測試輸出電壓，5.34V，符合超聲發生器供電要求。
全部由硬件電路完成。無軟件部分。
因為本項目使用的都是現成的模塊，無需二次開發。投入成本小，適用規模大。利于產品的推廣。
