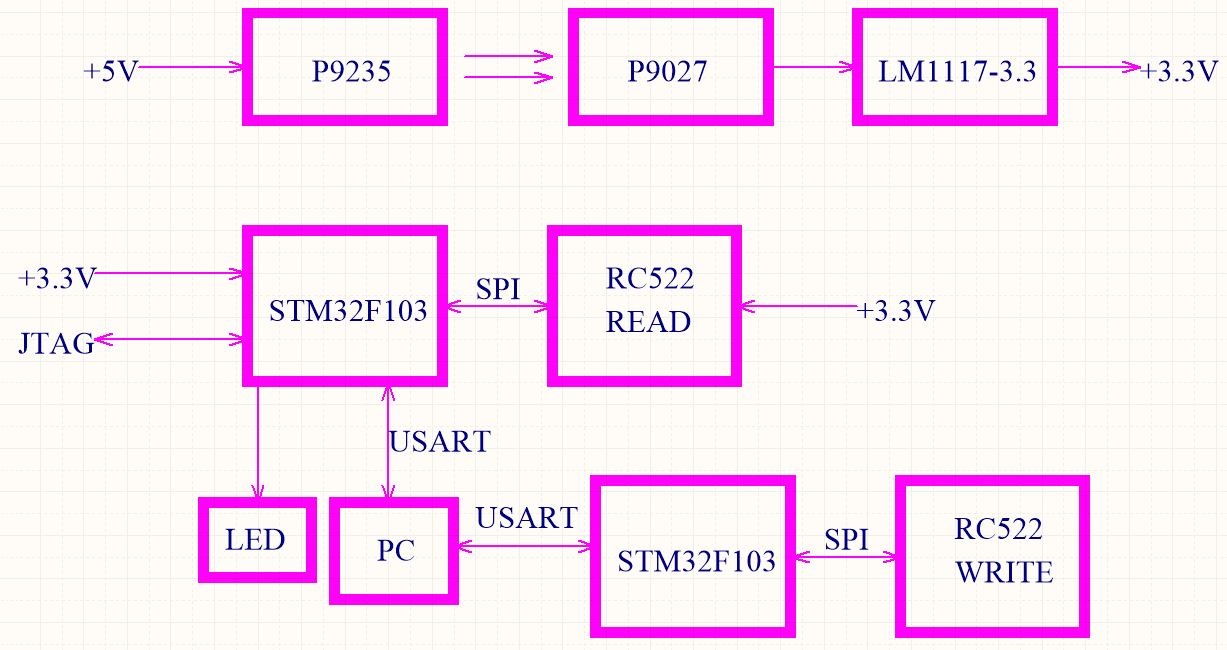

       硬件框圖如下圖所示，包括以下四個部分：供電部分，RFID門禁讀卡部分，RFID門禁寫卡部分，PC上位機部分。

   （1）供電部分：使用WP3W-RK無線輸電套件；系統采用標準usb2.0 5V輸入，對P9235 A-R發射模塊供電，無線輸電接收模塊P9027LP-R輸出5V電壓，再使用LM1117線性電源IC完成降壓3.3V，可滿足門禁系統供電需要。

   （2）RFID門禁讀卡部分：完成對RFID卡的卡號讀取，ROM加密讀取，實現開關門；此部分使用STM32F103 MCU作為主控，以SPI串行總線控制MF RC522 13.56MHz讀寫卡IC完成S50卡的卡號讀取，使用232串行通信向PC端上傳卡號，并讀取PC返回數據來確定電磁門開關狀態（此處用LED替代）。
   （3）RFID門禁寫卡部分：完成對RFID卡的卡號讀取，ROM加密寫入，數據庫存儲；此部分使用STM32F103 MCU作為主控，以SPI串行總線控制MF RC522 13.56MHz讀寫卡IC完成S50卡的卡號讀取，并向PC端上傳卡號，并讀取PC返回數據來更改卡內ROM存儲信息，顯示寫卡狀態。
   （4）PC上位機部分：完成用戶卡號數據存儲，MCU通訊管理；通訊用USB轉串口IC PL2303電平轉換完成與MCU通訊，并完成卡號和用戶的數據庫存儲和調用，實現信息同步，是整個系統的人機交互部分。

      部分硬件電路圖見附件。

電路圖.zip

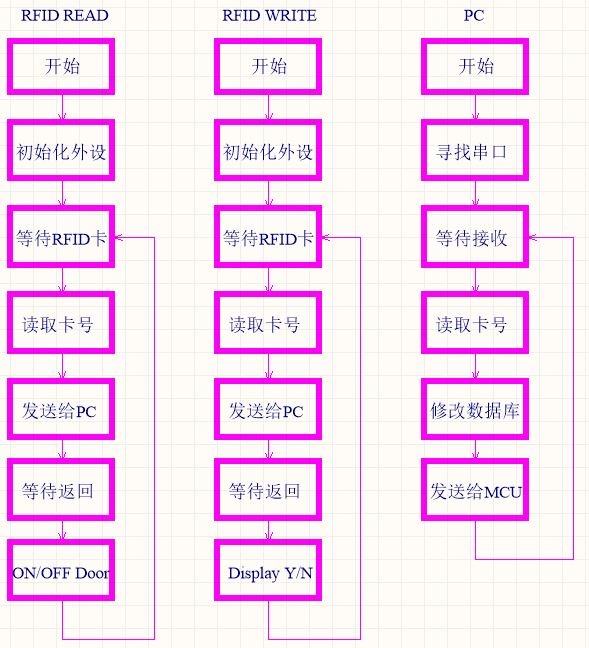

     軟件框圖如下圖所示，包括以下三個部分：RFID門禁讀卡部分，RFID門禁寫卡部分，PC上位機部分。

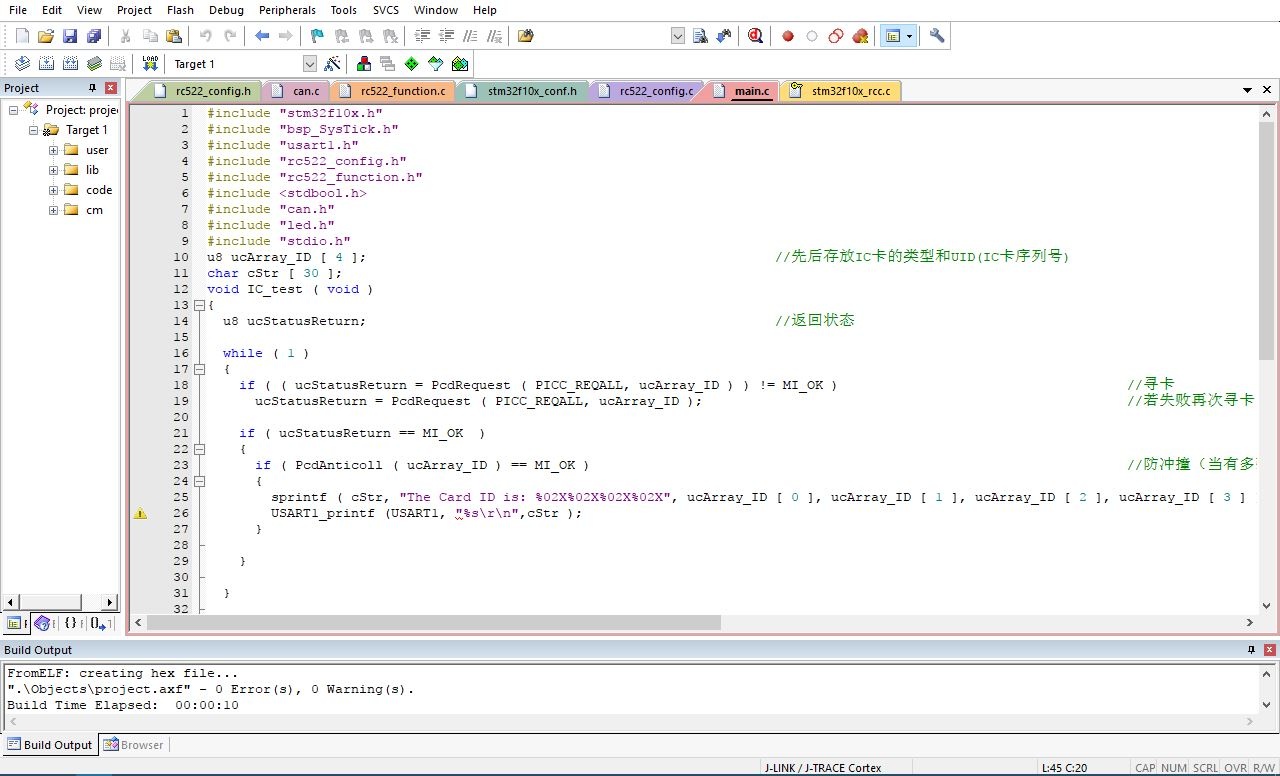

     MCU軟件的編輯，編譯使用Keil5 MDK-ARM開發平臺，可方便實現Cortex_M3內核開發和調試；系統部分運行代碼見附件。

運行代碼.zip

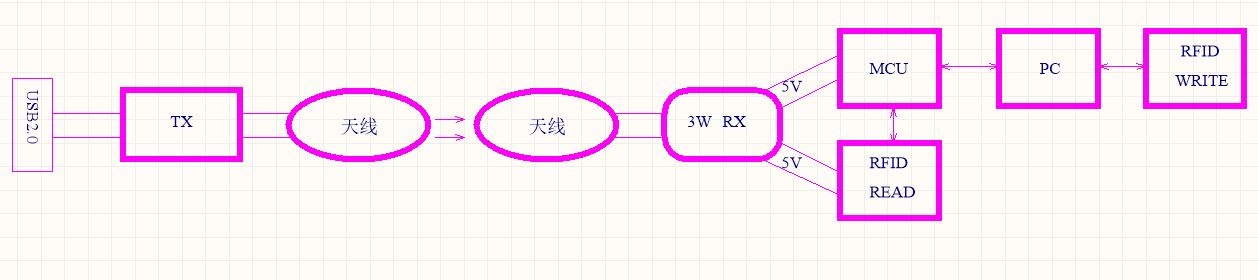

    系統功能框圖如下圖所示：

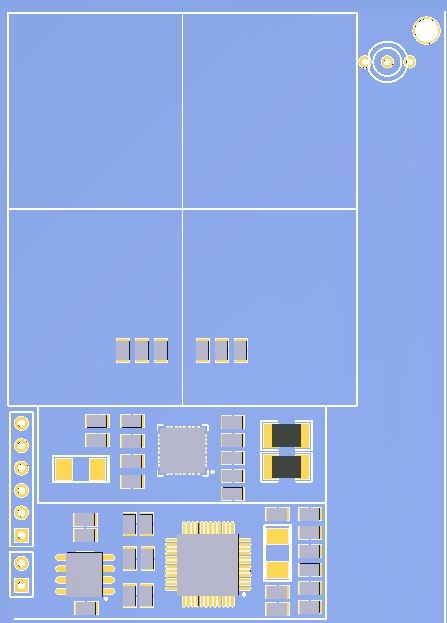

  由于PCB板還未焊接完成，這里只貼出PCB 3D圖，如下圖所示：

  演示效果情況只能用模塊來完成了，效果如下：
