空氣凈化器又稱“空氣清潔器”、空氣清新機，是指能夠吸附、分解或轉化各種空氣污染物（一般包括粉塵、花粉、異味、細菌、過敏原及甲醛之類的裝修污染等），有效提高空氣清潔度的產品。 由于WIFI穿墻能力較差，對網絡信號環境要求嚴格，所以本方案采用GPRS做為傳輸媒介，GPRS信號覆蓋范圍廣，更具有優勢。
che180
che180
團隊成員
che180 工程師

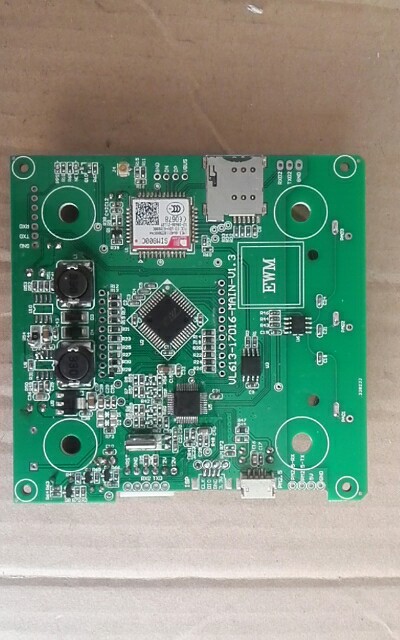

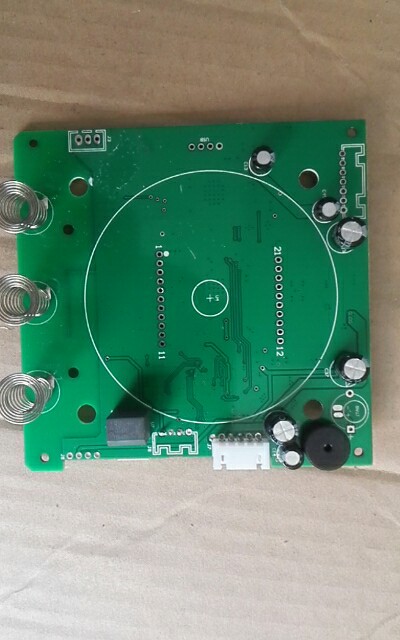

本方案說明如下：
1、采用主控采用STM32F103系列單片機；
2、檢測部分：紅外式PM2.5傳感器檢測PM2.5值
SHT20檢測溫濕度值
3、凈化部分：臭氧模塊
負離子模塊
風扇；
4、耗材過期檢測部分：RFID模塊；
5、網絡傳輸部分：SIM800C模塊；
6、操控部分：觸摸按鍵；
7、報警提示部分：無源蜂鳴器；
8、顯示部分：LED數碼管顯示；
9、電源部分：DC-DC模塊。
1、主控采用MDK5.2 平臺開發，使用庫函數；
2、GPRS模塊采用AT指令控制；
3、操控指令有：開/關機、睡眠模式、消毒模式、智能模式，風扇檔位控制，臭氧開關控制，定時關機控制，故障上報等；
