室內空氣安全衛士

該項目意在為家庭空氣安全提供可靠的信息提示功能，近年來裝修房屋以后的有害氣體不斷影響這人們的身體健康狀況，同時有些粗心大意的家長有時可能忘記關掉煤氣而引起煤氣中毒或者火災，本作品不管是在對各種有害氣體的檢測還是對易燃氣體的檢測方面都有著可靠的靈敏度，為家庭空氣狀況提供可靠的指示。

學生vzx

1 喜歡這個項目

團隊介紹

學生vzx

團隊成員

何昌昕學生

項目簡介

硬件說明

本作品的硬件模塊有NUCLEO-F401RE開發板，和MQ135，MQ2，MQ3，MQ4，MQ5，MQ6，MQ7，MQ8，MQ9九種氣體檢測模塊。

其中1：MQ135檢測家庭空氣中的氨氣和甲苯

2：MQ2檢測家庭氣體中的煙霧

3：MQ3主要檢測家庭中的酒精濃度

4：MQ4主要檢測家庭中的甲烷濃度

5：MQ5主要檢測家庭中的煤氣濃度

6：MQ6主要檢測家庭中的丙烷和液化石油氣濃度

7：MQ7主要檢測家庭中的一氧化碳濃度

8：MQ8主要檢測家庭中的氫氣濃度

9：MQ9主要檢測家庭中的可燃氣濃度

以上氣體模塊都具有DO開關信號（TTL）輸出和AO模擬信號輸出；

TTL輸出有效信號為低電平。（當輸出低電平時信號燈亮，可直接接單片機或繼電器模塊）
模擬量輸出的電壓，濃度越高電壓越高。
對空氣質量，有害氣體檢測有較好的靈敏度。

軟件說明

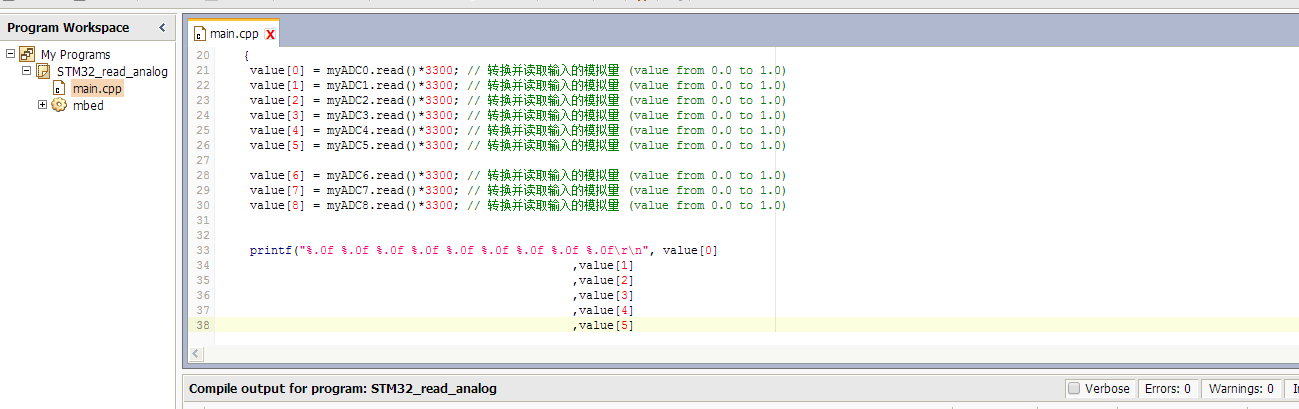

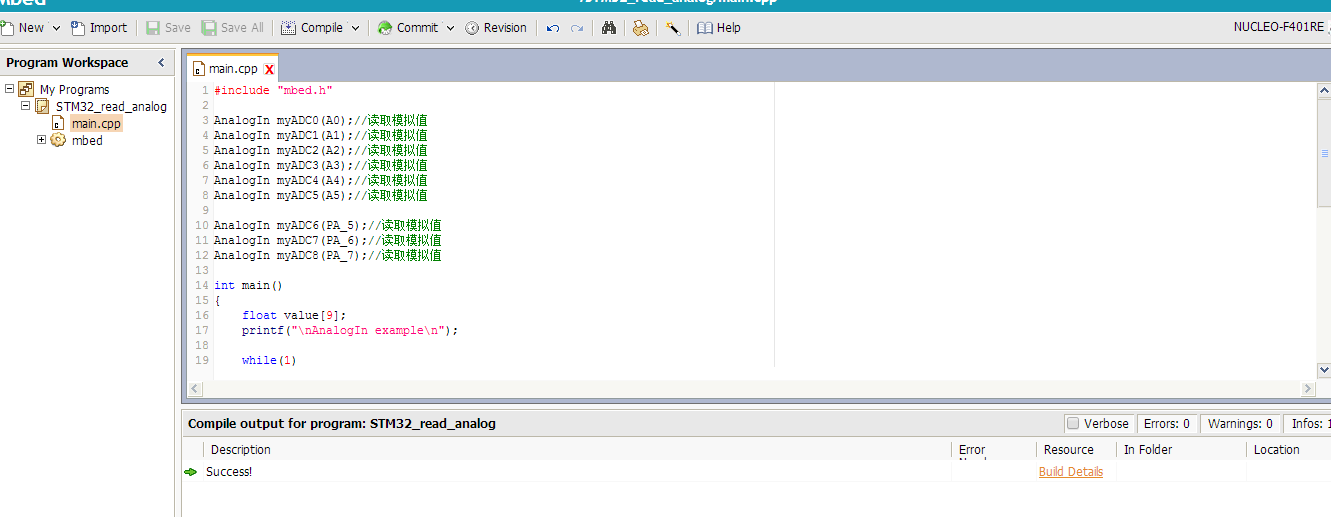

開發平臺使用的mbed代碼如下圖

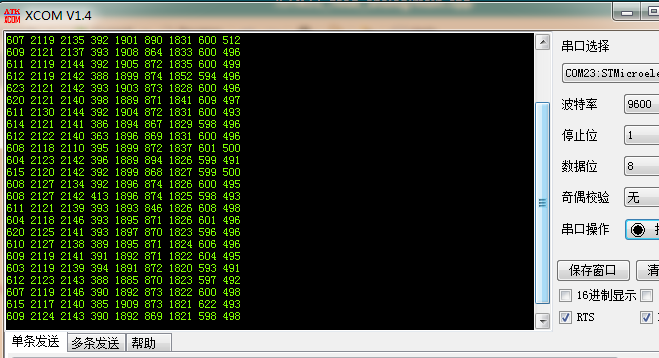

初次作品使用的是串口助手來檢測數據，后期會使用上位機通過WIFI連接達到更形象，更方便的顯示。出口助手結構顯示如下圖。


演示效果

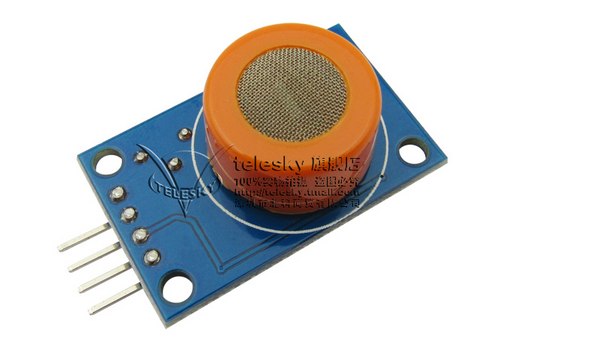

部分傳感器照片：

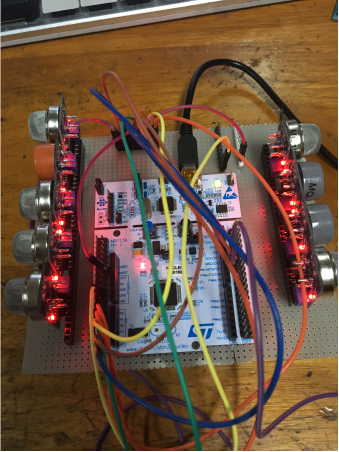

作品實物圖：
