印制電路板如何確保電流暢通

　　圖所示為返回電流的流通情況。對于圖1（a）所示的電路，返回電流通過接地印制圖案的路徑由電流的頻率決定：圖1（b）為返回電流為直流的情況，返回路徑是最短的直流；圖1（c）為返回電流為高頻電流的情況，返回路徑是按照原路徑的形式流通，也就是說，高頻電流返回印制圖案較窄時，如圖1（d）所示，其印制圖案阻抗變低，若采用直線返回印制圖案［如圖1（b）中的直流路徑］，則阻抗變高。

?

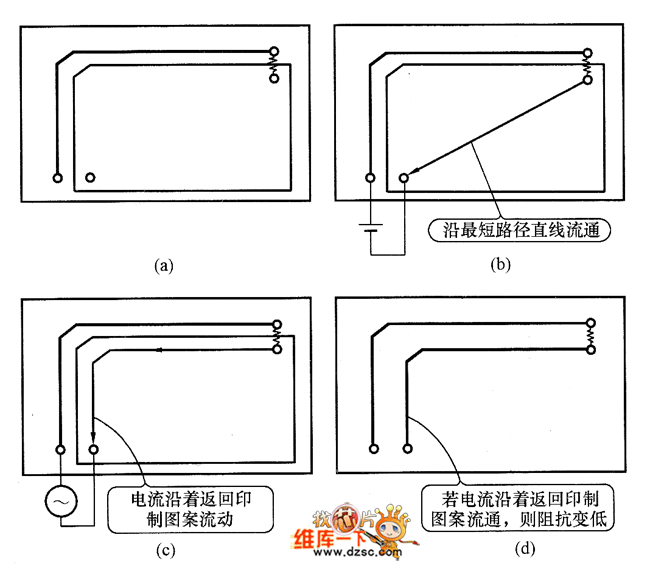

　　圖1 返回電流的流通情況

　?。╝）返回路徑為良好接地圖案；（b）直流電流的情況；

　　（c）高頻電流的情況；（d）圖的窄印制圖案的良好情況

　　設計的印制圖案要考慮電流均分的情況。圖2所示為電容并聯的情況，在電子產品的小型化與薄型化設計時，電路中通常是使用多個小容量的電解電容將其并聯獲得較大容量，因此，這時要考慮電容如何接線的問題。對于圖2（b）刀阝樣設計的印制圖案，C1中電流比C2大，這是由于通過C1電流的路徑A比通過C2電流的路徑B短，電流易于流通的緣故。這樣，C1中電流有可能超過其允許的紋波電流。為此，電解電容并聯時，各電容流經開關電流的印制圖案長度應盡量相等。設計的印制圖案應如圖2（c）所示，C1的電流路徑A與C2的電流路徑B為等長，使其電流均分。

　　（a）電路；（b）簡單的連接；（c）等長連接

　　圖2 電容并聯的情況
