收音機中頻變壓器的結構如圖6-9 所示，它一般由磁心、線圈、底座、支架、磁帽及屏蔽罩組成由于使用磁心和磁帽構成閉合磁路，使得變壓器具有高Q 值和小體積的特點.而且只要調節磁帽就可改變電感量的大小。

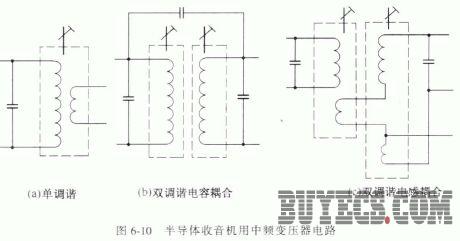

收音機中的中頻放大器工作頻率為465kHz. 用諧振問路作為負載.采用LC并聯諧慌方法，使回路在諧振時阻抗最大網路產生的諾振電壓用中頻變壓器耦合到下一級電路半導體收音機使用的中頻變壓器有單調回路中頻變壓器和雙調諧中頻變壓器兩種，它們的電路如圖6-10 所示單調諧中頻變壓器只在初級線圈上并聯一個電容器組成調諧回路，通過調諧磁帽便可改變線圈的電感量以達到調諧的目的雙調諧中頻變壓器的初、次級線圈分別在外部并聯一個電容器.形成兩個調諧回路兩個調諧回路之間可采用電容器耦合，如圖6-10(b) 所示:也可采用電感耦合如圖6-10 (c)所示士采用雙調諧中頻放大器的目的是為了進一步提高收音機的選擇性.雙調諧中頻變壓器的結構比單調諧中頻變壓器的結構要復雜，調整也麻煩.而且損耗也大，所以用得較多的還是單調諧中頻變壓器。

表6-14 給出了一些半導體調幅收音中頻變壓器的主要特性參數，它們的接線圖如圖6-11 所示。
