變壓器用的電磁材料均屬于軟磁材料，主要有電工硅鋼片、坡莫合金和軟磁鐵氧體磁心。它們具有導磁率高和嬌頑力小的特點，廣泛應用于各種電子設備的變壓器中。下面介紹常用的幾種鐵心片。
1. E型鐵心片

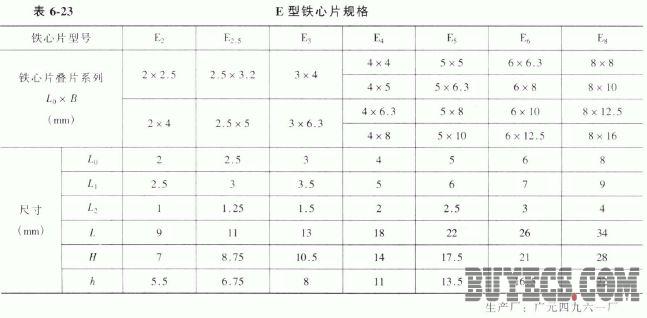

E型鐵心片的外形如圖6-17 所示，其主要規格參數見表6-23 。
2. XE 、XI型鐵心片

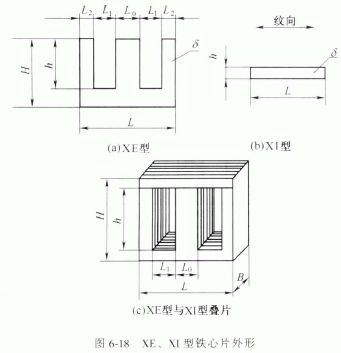

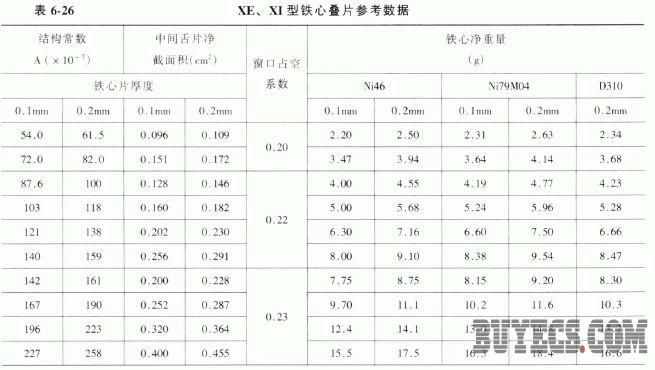

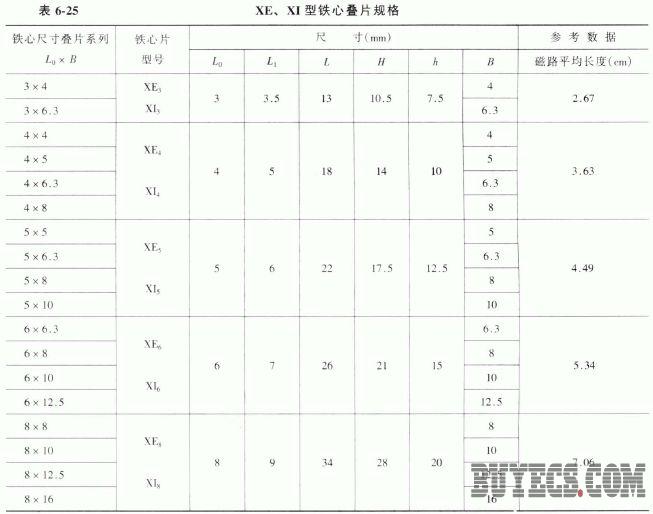

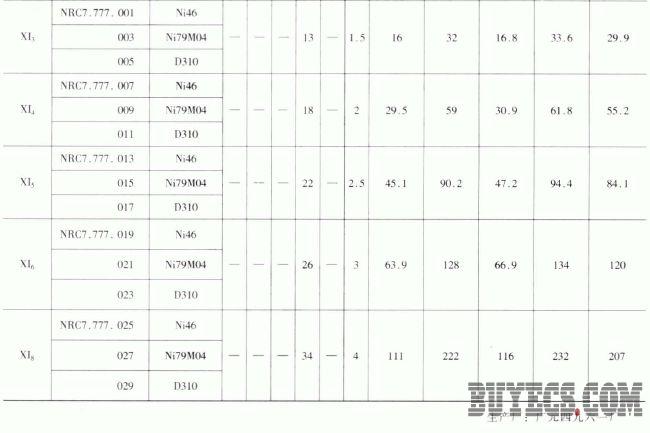

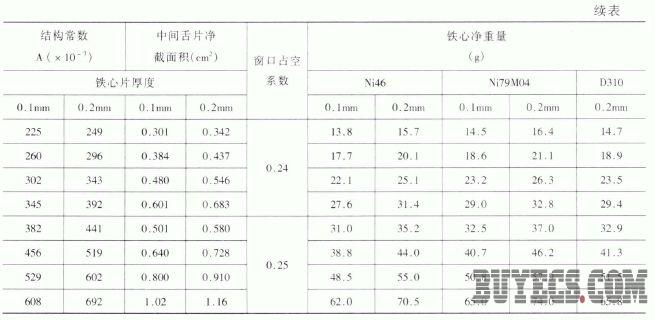

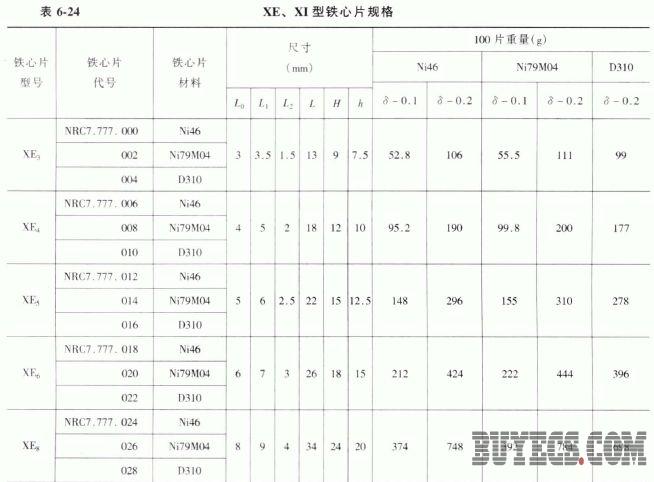

XE 、Xl型鐵心片及疊片的外形如圖6-18 所示，其主要規格參數分別見表6-24 -表6-26 。
3. KE 、KI型鐵心片

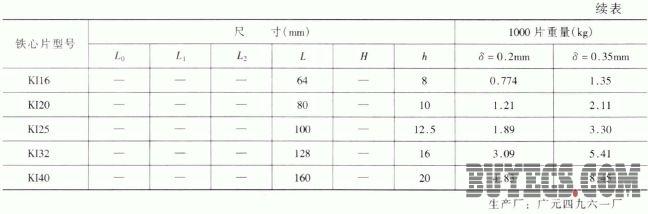

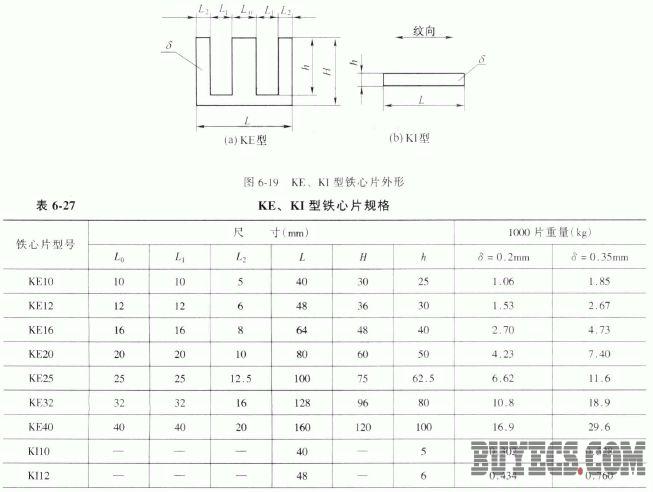

KE 、KI型鐵心片外形如圖6-19 所示，其主要規格見表6-27 。
4. KEB , KIB型鐵心片

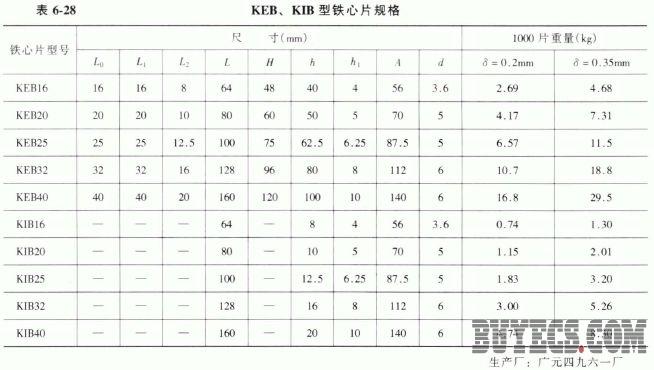

KEB 、KIB型鐵心片外形如圖6-20 所示，其規格見表6-28 。

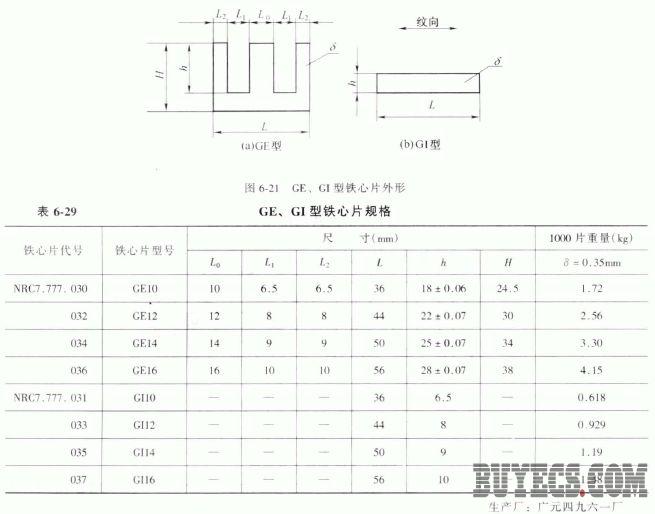

5. GE 、GI型鐵心片
GE 、Gl 型鐵心片的外形如圖6-21 所示，其規格見表6-29。
6. GEB 、GIB鐵心片

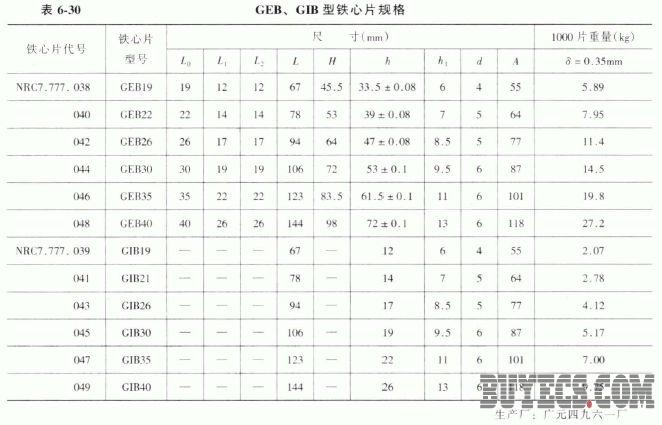

GEB 、GIB 鐵心片的外形如圖6-22 所示.其規格見表6-30 。
7. CD 型、XCD 型鐵心

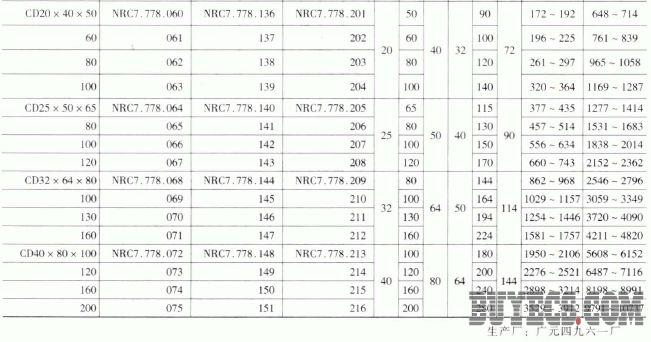

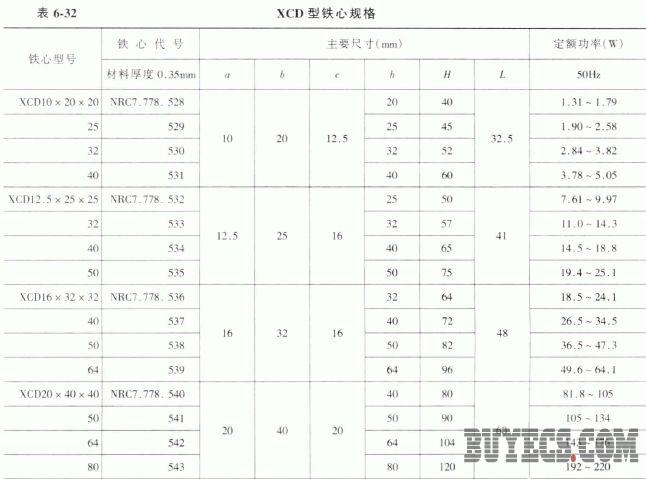

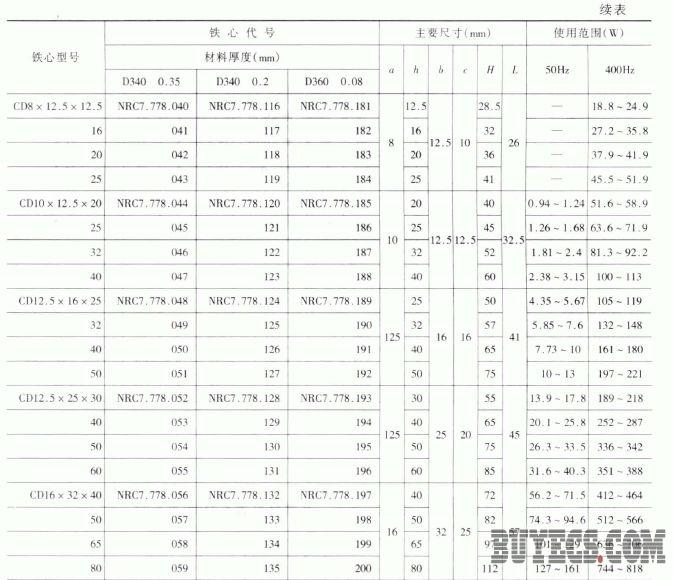

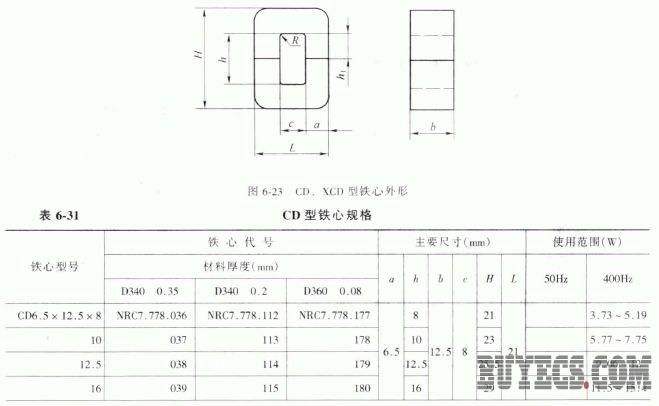

CD 型、XCD 型鐵心的外形如圖6-23 所示.其規格見表6-31 和表6-32 。
