變壓器外部結構示意圖

TQSB系列交直流高壓試驗變壓器產品詳細說明：

　TQSB系列輕型交直流高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的TQSB系列輕型交直流高壓試驗變是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統(tǒng)、工礦企業(yè)、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

　　功能及特點：輸出容量：0.5-100KVA

　　輸出電壓：交流50KV、直流70KV
　
　　工作電源：AC220V或AC380V±10%?50Hz

產品結構
　　TQSB系列經型高壓方試驗變壓器采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。其外部結構圖見圖1，內部結構見圖2。
??? screen.width-500)this.width=screen.width-500" border=0>

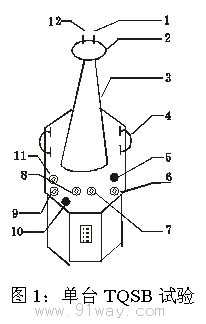

變壓器外部結構示意圖
　　1—短路桿D?2—均壓球?3—高壓套管?4—變壓器提手?5—油閥?6、7—次壓輸入a、x?
　　8、9—測量端子E?F?10—變壓器外殼接地端?11—高壓尾?12—高壓輸出A?13—高壓硅堆?14—變壓器油
　　15—鐵芯?16—次低壓繞組?17—測量繞組?18—二次高壓繞組

　　在TQSB試驗變壓器中，a、x為低壓輸入端子，E、F為低度表測量端子，A、X為高壓輸出。
