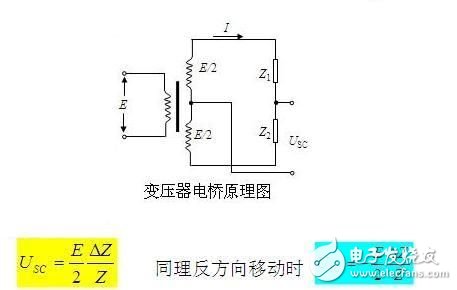

平衡臂為變壓器的兩個副邊，當負載阻抗為無窮大時，流入工作臂的電流為
可見，銜鐵向不同方向移動時，產生的輸出電壓Usc大小相等、方向相反，即相位互差180o，可反映銜鐵移動的方向。但是，為了判別交流信號的相位，需接入專門的相敏檢波電路。
?
?

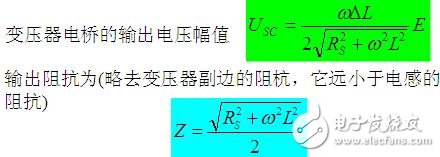

優點：這種電橋與電阻平衡電橋相比，元件少，輸出阻抗小，橋路開路時電路呈線性；
缺點：變壓器副邊不接地，易引起來自原邊的靜電感應電壓，使高增益放大器不能工作。
