下圖為自動充電器電原理圖。220V市電經變壓器T降壓獲得次級電壓U2，經VD1~VD4格式整流輸出直流脈動電壓，由正極A點經過繼電器常閉觸點K1-2、R4、電流表PA、VT1，通過蓄電池GB、VT2至負極B點對GB進行充電，調節RP1的大小，即調節VT1、VT2的基極電位，從而調節VT2的Icb，即充電電流大小。由于蓄電池端電壓能反映其充電情況，故以標稱電壓為12V的蓄電池為例，當電池電壓上升到(12/2)*2.5=15V時，VT3飽和導通，K1得電吸合，常閉觸點K1-2斷開，切斷充電回路，充電器停止充電。調節RP2，可設定蓄電池充滿自停的上限值。

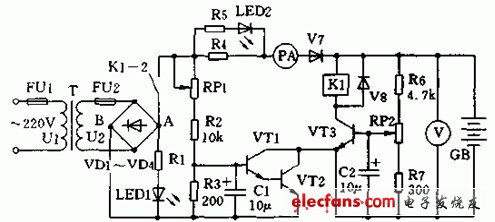

圖 蓄電池自動充電器原理圖
