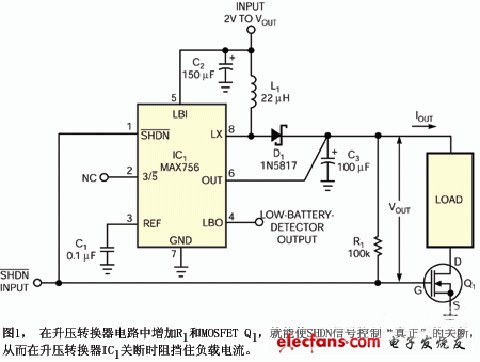

圖1是升壓開關轉換器電路，它有一個眾所周知的問題：如果將升壓轉換器IC1的輸入拉低來關斷升壓轉換器，外接電感L1和正向偏置肖特基二極管D1就可以讓負載繼續引出電流。對于電池供電的設備來說，這是一個沉重的負載（300 mA）。這種無用的直流電流路徑可能會很快耗盡電池電量。增加一個N溝道MOSFET Q1和一個100 k電阻器R1就可以在斷電時斷開無用的電流路徑，從而解決這個問題。這樣的電路適宜由微控制器處理電源管理問題的電池供電系統應用。

　　在輸入端施加一個邏輯低電平可同時關斷開關轉換器MAX756，并關斷MOSFET，因此通過去除負載的對地連接而阻斷負載電流。當信號被去掉以后，100 kΩ的上拉電阻器將MOSFET柵極電位拉高，使MOSFET導通。隨著接地的重新連接，負載又可以從工作的升壓轉換電路中獲得電流。

　　為了在大負載電流下獲得最佳結果， 要為Q1選擇有適當?shù)偷膶?dǎo)通電阻的邏輯低電平MOSFET。MOSFET的漏源擊穿電壓也應能承受至少兩倍的來自升壓轉換器的最大輸出電壓。必要時，可以將兩支以上MOSFET并聯，以降低MOSFET的有效導通電阻。
