蓄電池充電的數控恒流源

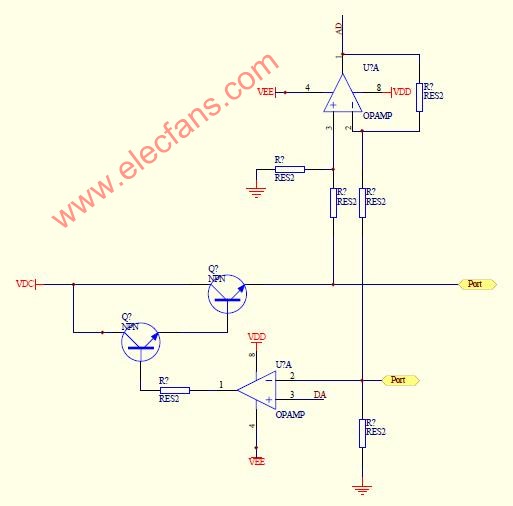

這是我設計用來給蓄電池充電的數控恒流源。D/A轉換器輸出一個電壓值到下方運放的同相端，電路中的電流I=Uad/采樣電阻，兩個PORT用來接蓄電池的+、-極。上面的運放接成放大倍數為1/4的放大電路。用來測量蓄電池的電壓！！圖中兩個調整管分別為3dd13和3dd15!
蓄電池充電的數控恒流源
2009年11月12日 11:41 m.sdkjxy.cn 作者：佚名 用戶評論（0）
