文章同時指出減少一些不必要的材料，如集電器或者聚合物粘結劑，從而產生高效的輕質電池。

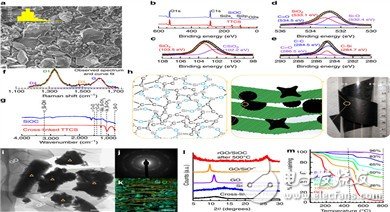

　　（a）TTCS（1，3，5，7-tetramethyl-1，3，5，7-tetravinylcyclotetrasiloxane）經高溫分解后形成的碳氧化硅微粒的掃描電鏡圖樣。可以觀察到玻璃狀微粒是由亞微米大小的微粒構成的。

　?。╞）X射線能譜表征的交聯TTCS和熱解的碳氧化硅。

　?。╟）中是高倍X射線掃描下的碳氧化硅能譜。

　　（f）碳氧化硅的拉曼光譜顯示的峰是石墨的特征（D1-峰： 1，350cm-1；G峰：1，590cm-1）

　?。╣）碳氧化硅和交聯狀TTCS的傅立葉變換紅外光譜（γ：拉伸震動模式；σ：彎曲震動模式）

　　（h）熱解后的碳氧化硅微粒的原子結構模型。

　?。╥）碳氧化硅和氧化石墨烯構成的復合材料的透射電鏡圖樣。大的氧化石墨烯白點覆蓋在碳氧化硅表面。

　?。╦）使用非晶形的碳氧化硅和重堆積的氧化石墨烯板材料帶有微弱的環狀圖案，由于其多晶性，相應的透射電鏡選區電子衍射圖表現為多點模式。

　　（k）60SiOC的聚焦離子束橫斷面元素圖，Si、C、O分別用藍、紅、綠表示。

　?。╨）交聯TTCS、SiOC、GO和復合紙材料在熱處理前后的X射線衍射圖樣。

　?。╩） 氧化石墨烯紙和未經退火紙的熱重分析圖線（在平滑的氣流中以每分鐘10攝氏度的速度從30攝氏度加熱到800）

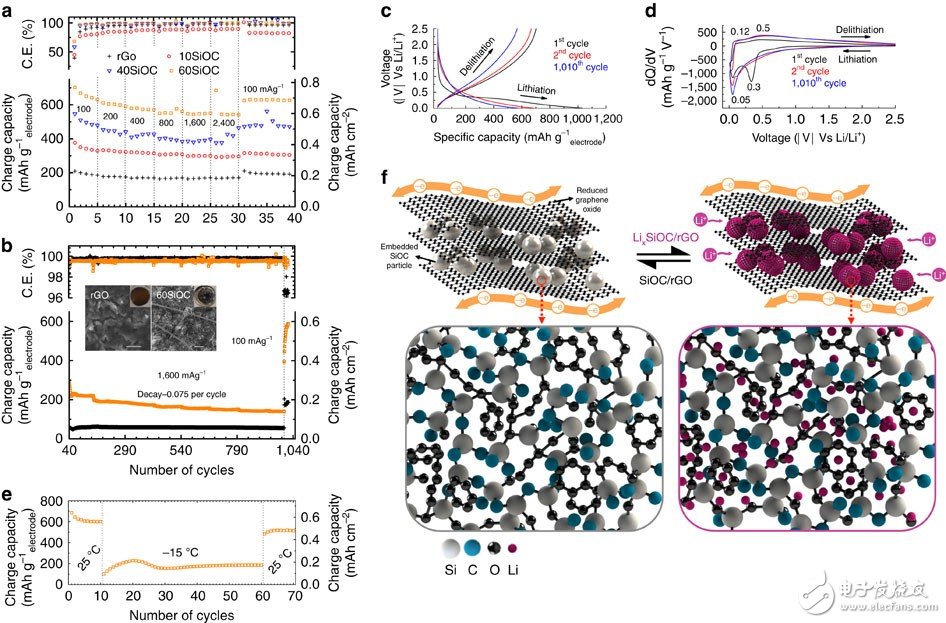

　　電化學特征以及鋰存儲機理
