半導體收音機振蕩線圈

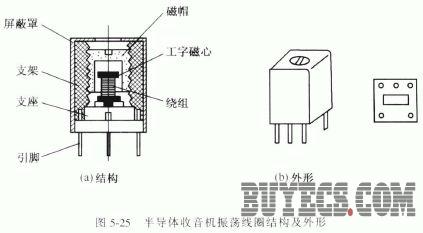

在半導體收音機變頻電路中，用小型振蕩線圈與可變電容器組成本機振蕩回路。小型振蕩線圈的結構如圖5-25 所示，它由支架、工字磁心、磁帽、繞組、支座、引腳及屏蔽罩等組成。繞組繞制在工字形磁心上，而磁心固定在支座上。磁帽上有螺紋，它可在支架上進行上下調節，以改變電感量的大小。在磁帽上一般還涂有色漆，以區別于外形與其相同的半導體收音機中頻變壓器。

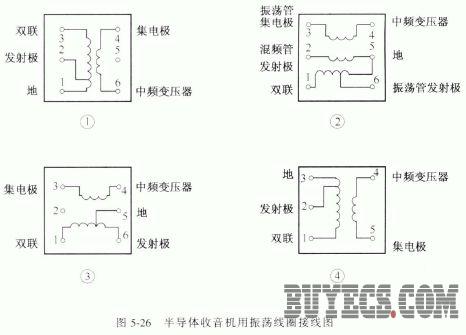

通常小型振蕩線圈總是同相應的中頻變壓器配合使用。表5-8 列出了一些半導體收音機振蕩線圈的主要性能參數。圖5-26 是它們的接線圖。
