1.利用電容器放電測電容實驗原理

　　電容器充電后，所帶電量Q與兩極板間電壓U和電容C之間滿足Q＝CU的關系。U可由直流電壓表測出，Q可由電容器放電測量。使電容器通過高電阻放電，放電電流隨電容器兩極板間的電壓下降而減少，通過測出不同時刻的放電電流值，直至I＝0，作出放電電流I隨時間變化的曲線，曲線下的面積即等于電容器所帶電量。由C＝Q／U可求出電容器的電容值。

　　2.利用放電時間比率來測電容

　　其測量原理是把被測電容和基準電容連接到同一電阻上，構成RC網絡。通過測量兩個電容放電時間的比率，就可以求出被測電容的電容值。測量范圍從pF（10-12F）到幾十個nF（10-9F），并且在寄生電容的抑制和溫度穩定性方面具有極很大的優勢。

　　3.利用單片機測脈沖來測時間常數RC再計算電容

　　其測量原理是把被測電容和電阻串聯，構成RC網絡，然后可利用這個時間常數去弄個振蕩器，調好振蕩信號的波形然后開始計數脈沖值，可能的周期為T=A0×RC，A0為一個常數，可通過周期可以計算出C的值。這個可以用單片機來測，理論上可以從測的值可以為N多個，大大超過前面所講述的。

　　4.較為經典的，可以測電容或者電感的

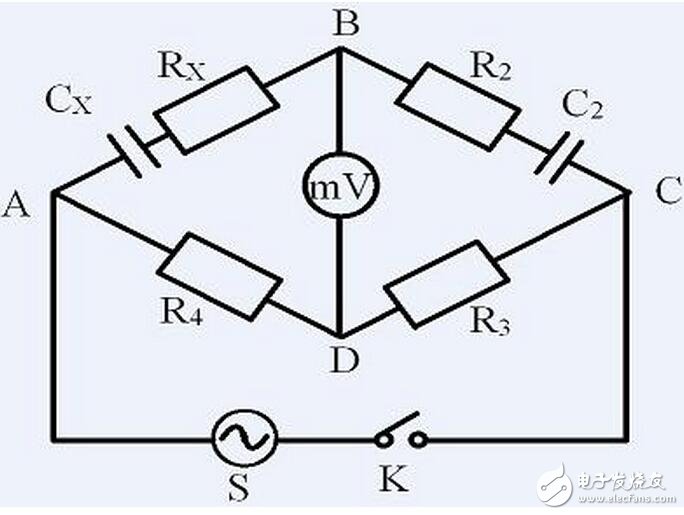

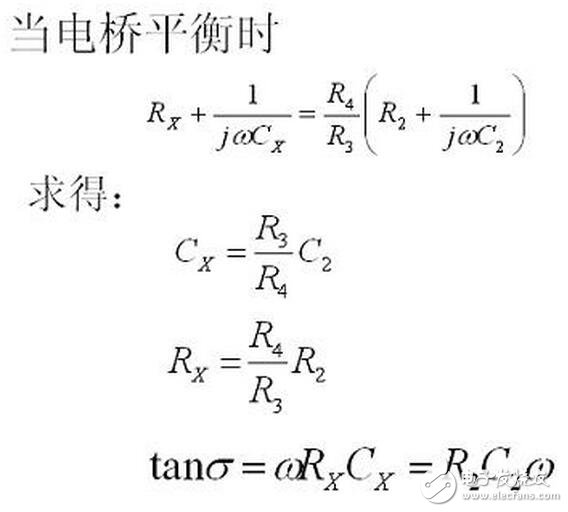

　　利用交流電橋的平衡原理，可以得到

　　RX為電容的漏電阻，CX為電容量 ，那個像6樣子的東東稱為電容器的損耗角，而tan6常用來表示電容器的損耗

　　5，電感的測量

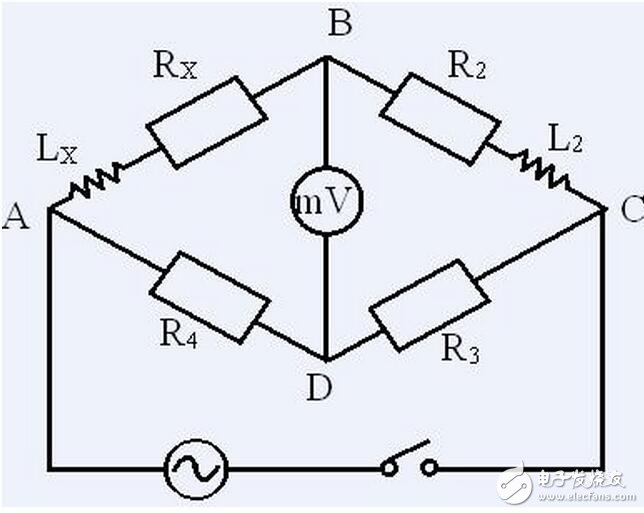

　　還是電橋

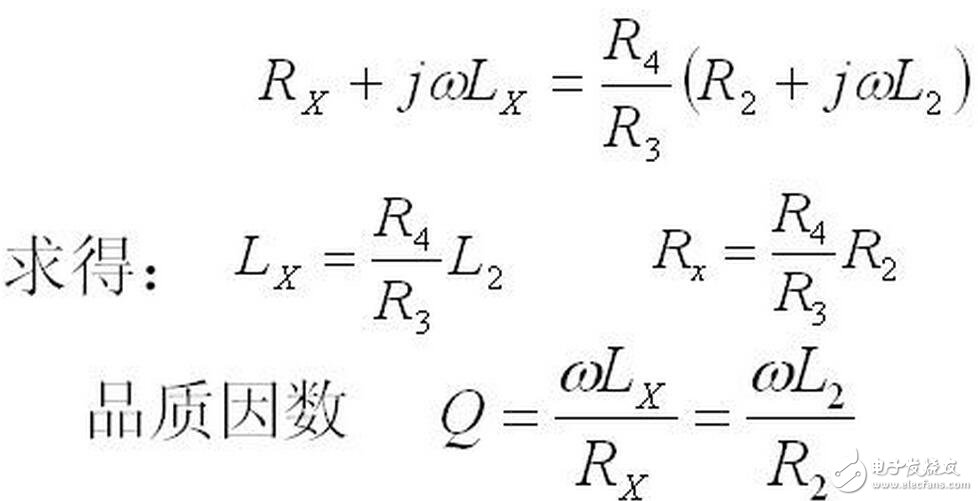

　　此時有

　　暫時收下這么多

　　電感短路測試設計

　　將常用的555集成電路接成問接反饋型無穩電路，裝于萬用表內的空間中，用來判斷電感（如電視機的高壓包）是否短路，非常方便。

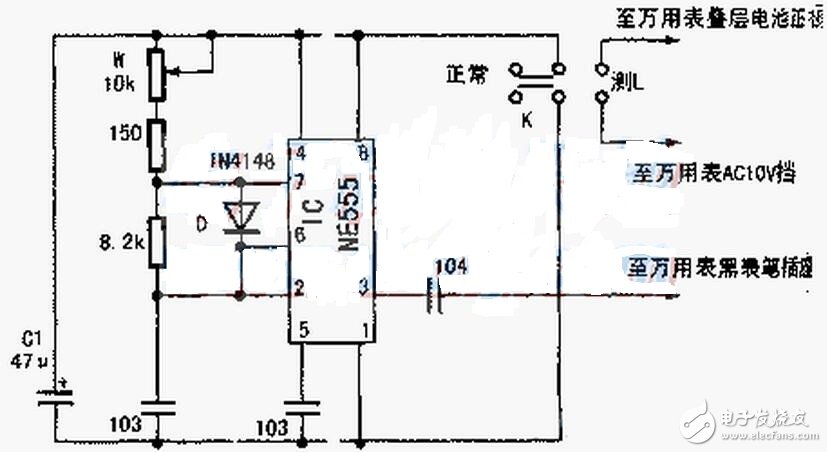

　　測試器電路原理如圖所示。為節約空間，盡量選用小型或微型的元件。在表殼的適當位置開兩個孔，安裝雙刀雙擲開關K和電位器W。萬用表本身電路不作任何改動。筆者將整個電路焊在1.5×3cm的絕緣板上．裝于MF-47型萬剛表內表頭的一側并用熱熔膠固定，表內空間綽綽有余。

　　使用方法：平時，將開關K置于“正常”位置，本電路不工作，對萬千表的正常使用無任何影響。當需測電感時．將萬用表置AC10V擋，K撥至“測L”位置。此時，調節電位器W，萬用表可有最大4～5V的電壓指示，可稱之為“空載電壓”。將表筆接至待測電感的兩端，調節電位器，使顯示的電壓值最大。因電感的不剛這個最人值可能大于也可能小于空載電壓。實測一只25英寸彩電完好的高壓包初級，諧振時最大值可至40V，可稍調偏便為測量程10V。實測一只17英寸黑自機完好的高壓包初級，最大電壓始終低于空載電壓。測試時，再用一根導線穿過電感的磁心繞一圈，當短路這一圈導線時，顯示的電壓應有很明顯的下降，如果下降很小甚至不下降，則可判斷所測電感內部有短路。
