固體介質可變電容器

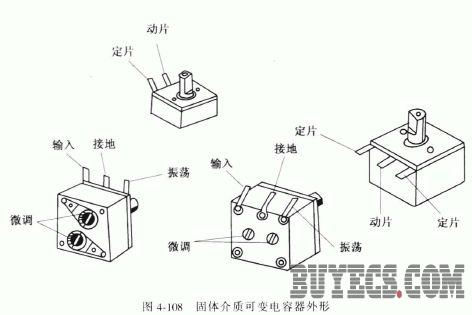

固體介質可變電容器由兩組金屬片組成電極，其中固定的一組稱為定片，可旋轉的一組稱為動片，定片與動片之間加有云母或絕緣薄膜作為介質。由于絕緣介質很薄，定片與動片之間的距離很小，不大的極片面積就可以達到所要求的電容量，很容易實現可變電容器的小型化。固體介質可變電容器也有單聯和雙聯之分，在有的雙聯電容器上還裝有微調電容器。圖4-108 給出了一些固體介質可變電容器的外形。表4-171 列出了一些固體介質可變電容器的主要參數。
