微調電容器

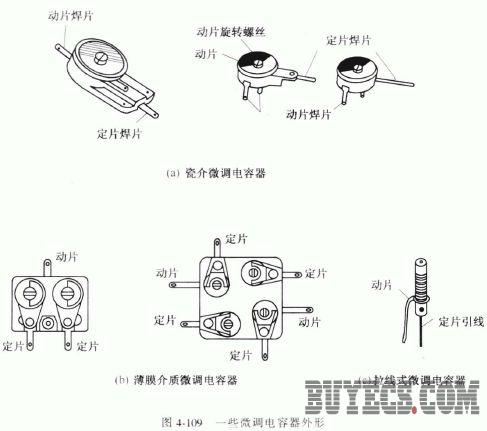

微調電容器是由兩極片間夾有絕緣介質組成的，絕緣介質通常用云母片或有機薄膜。~介微調電容器則是在兩個陶瓷體上鍍銀制成的。調節兩金屬極片間的距離或改變它們的交疊角度即可改變它們的電容量。還有一種微調電容器，它由內部引線和纏繞在絕緣介質上的導線構成電容器.電容量的改變是靠拆去繞線的圈數來實現的。這種微調電容器又稱為拉線式微調電容器。圖4-109 給出了一些微調電容器的外形圖。

微調電容器的容量都很小，常用于電路中作補償電容或校正電容等，如振蕩回路頻率的精確調節往往都采用微調電容器來進行。

下面介紹一些常用的微調電容器

1. CCW7-2 型瓷介微調電容器

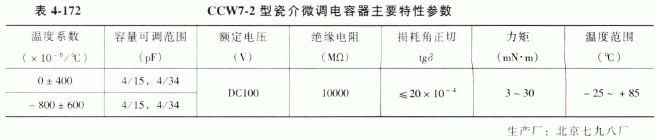

CCW7-2 型號E 介微調電容器主要在電子設備中供頻率精確調節和溫度補償用其外形如圖4-110 所示，主要特性參數見表4-172。

2. CCW2-3 型瓷介微調電容器

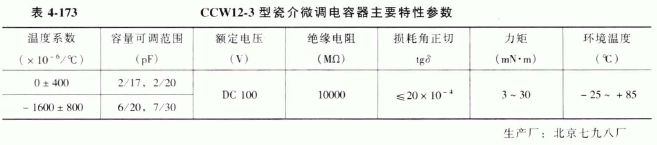

CCWI2-3 型瓷介微調電容器主要在電子設備中供頻率精確調整和溫度補償用。其外形如圖4-111 所示，主要特性參數見表4-173 。

3. CCW8 型陶瓷拉線微調電容器
CCW8 型陶瓷拉線微調電容器是靠拆去外電極繞線來變動電容量的，它只能向電容減小的方向調整，故一般適用于振蕩頻率不需要經常變動的振蕩電路中。其外形如圖4-112 所示，主要特性參數見表4-174。
