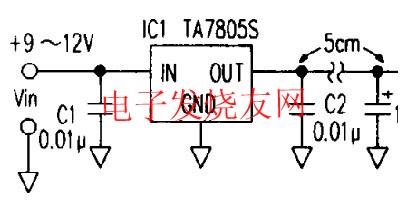

在應用三端穩壓器時，一般都在其輸入端和輸出端各接一支0.1μF的小電容器，以保證其穩定工作。上圖是一個5V穩壓電源，在組裝電路時，恰遇庫房0.1μF電容斷貨，于是用O.01μF電容代替，考慮到后續電路還并有多個旁路電容。以為并無大礙。在電路板上，C1、C2緊靠三端穩壓器安裝。電解電容C3距三端穩壓器5cm，而旁路電容C4～C7則靠近各自的IC。
????? 電路通電后，發現三端穩壓器輸出電壓不穩定。最后確定是三端穩壓器產生了振蕩。 下圖是三端穩壓器的內部結構框圖。內部高增益放大器為負反饋放大器，若輸出側的電容器容量不合適，就容易產生振蕩。結果，將C2換成0.1μF，電路工作立刻正常了。由此得出一個教訓：大凡電源用IC，其內部多含有運放。其工作狀態與高增益的模擬放大器相同，一定要按公司手冊指定的容量安裝電容器，以免產生振蕩。
????? 常用的穩壓器TL431，對負荷容量也有要求，按公司提供的數據選擇容量是不容忽視的工作。
