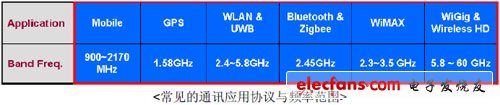

　　近年來，隨著無線通訊市場的快速普及及大量數位資料的傳輸需求，相關通訊設備的傳輸頻率迅速往上提升，從早期900/1,800MHz GSM系統快速發展至今日3G手機與無線網路通訊( Wi-Fi)，所使用的傳輸頻率都在2GHz以上，甚至將來的60GHz應用也有越來越多的討論，如下表所示。

?

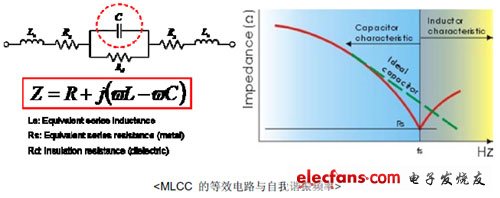

　　由于高頻訊號傳輸上，對于訊號的品質要求相當高，具備「低等效串聯電阻(low ESR;即低耗能)及優越的高頻率特性(high Q;即高訊號品質)」之高頻通訊用積層陶瓷電容器(RF-application MLCC)，成為近期在積層陶瓷電容器技術發展上的重要研發項目。MLCC的等效電路如下圖說明，當頻率升高時，實體元件中的ESR與ESL寄生效應都一一浮現，造成元件阻抗隨頻率升高而降低，直到自我諧振頻率 (Self-resonant frequency; SRF)后阻抗才又升高，但此時元件特性已經從電容性轉變?yōu)殡姼行浴?/p>

?

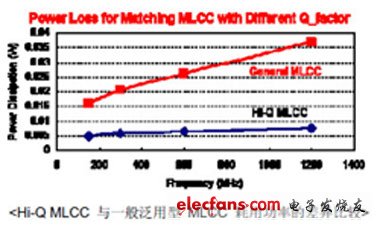

　　也就是說，當MLCC的ESR與ESL越低，將會越接近純電容，其自我諧振頻率會往越高頻率移動，更適合在高頻方面應用。以下列公式說明訊號通過電容器所耗用的功率與比較圖，可以明顯發現Hi-Q MLCC在高頻率應用的優越之處：

　　Power Dissipation (Pd) on Capacitor = i2 * (XC/Q) or i2 * (ESR)

?
