圖１是電容降壓電源中的基本形式。C1是降壓電容，R1是關斷電源后C1的儲存電荷釋放電阻，D2是半波整流二極管，D1在市電的負半周時給C1提供放電回路，D3是穩壓二極管，C2是濾波電容。
圖２是另一種電容降壓電源的基本形式。它實際上是用圖１中的穩壓二極管直接取代了二極管D1，這樣在市電負半周時穩壓二極管正向?qū)ńoC1提供放電回路；在市電正半周時穩壓二極管反向工作將輸出電壓穩定在允許范圍內。

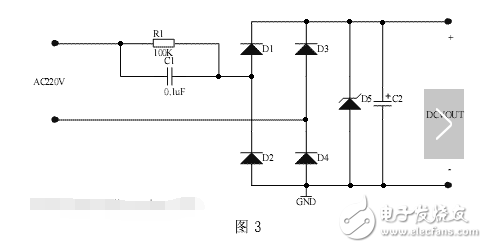

圖３是采用全波整流的電容降壓電源，它將市電的正負半周都利用起來，效率更高，可以提供比半波整流更大的電流
