什么是并聯電容器組接線

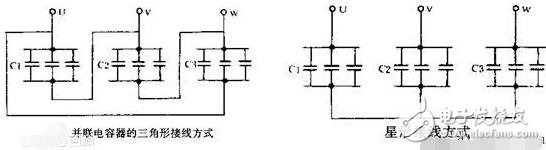

　　電容器的接線通常分為三角形和星形兩種方式。此外，還有雙三角形和雙星形之分。

　　1、三角形接線的電容器直接承受線間電壓，任何一臺電容器因故障被擊穿時，就形成兩相短路，故障電流很大，如果故障不能迅速切除，故障電流和電弧將使絕緣介質分解產生氣體，使油箱爆炸，并波及鄰近的電容器。因此這種接線已經很少在10kV系統中使用，只是在380V配電系統中有少量使用。

　　在高壓電力網中，星形接線的電容器組目前在國內外得到廣泛應用。星形接線電容器的極間電壓是電網的相電壓，絕緣承受的電壓較低，電容器的制造設計可以選擇較低的工作場強。當電容器組中有一臺電容器因故障擊穿短路時，由于其余兩健全相的阻抗限制，故障電流將減小到一定范圍，并使故障影響減輕。

　　星形接線的電容器組結構比較簡單、清晰，建設費用經濟，當應用到更高電壓等級時，這種接線更為有利。

　　星形接線的最大優點是可以選擇多種保護方式。少數電容器故障擊穿短路后，單臺的保護熔絲可以將故障電容器迅速切除，不致造成電容器爆炸。

　　由于上述優點，各電壓等級的高壓電容器組現已普遍采用星形接線。

　　高壓電力系統的電容器組除廣泛采用星形接線外，雙星形接線也在國內外得到廣泛應用。所謂雙星形接線，是將電容器平均分為兩個電容相等或相近的星形接線電容器組，并聯到電網母線，兩組電容器的中性點之間經過一臺低變比的電流互感器連接起來。

　　1．并聯電容器組基本接線類型

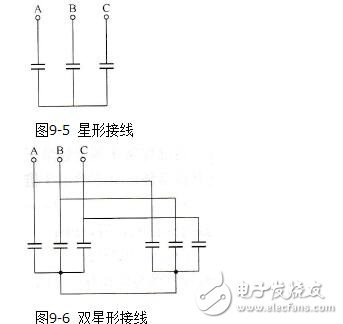

　　并聯電力電容器組常用基本接線為星形．還有由星形派生出的雙星形接線。每個星稱為一個臂，兩個臂的電容器規格、電容值及數量相等，其接線如圖9-5和圖9-6所示。

?

　　2．并聯電容器組各相接線

　　單臺并聯電容器的額定電壓不能滿足電網正常工作電壓要求時，需由兩臺或多臺電容器串聯后，達到電網正常工作電壓的要求。為達到要求的無功補償容量，又需要若干臺電容器并聯才能組成并聯電容器組。

　　并聯電容器組每相內部接線原則是先并聯后串聯。該接線方式優點在于當一臺故障電容器由于熔斷器熔斷退出運行后，該相容量變化較小，且與故障電容器并聯的其他電容器承受的工作電壓的變化也較小。
