聚焦電位器
聚焦電位器由于阻值大、工作電壓高，所以它采用阻燃、絕緣性好的玻璃袖電阻體制作，具有性能穩定、可靠性高的特點。聚焦電位器主要用于彩色電視機行輸出變壓器作為聚焦調節用。

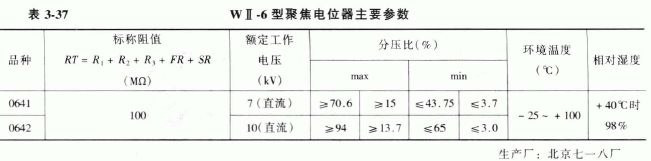

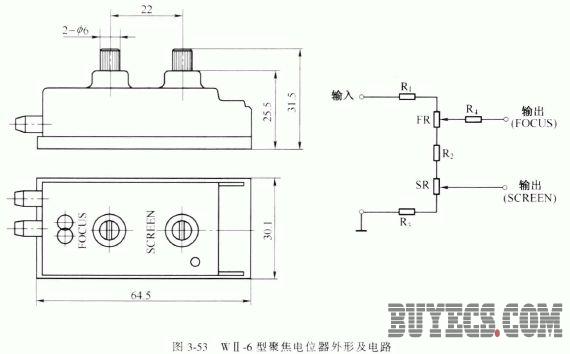

1. WⅡ-6型聚焦電位器
WⅡ-6型聚焦電位器的外形及電路如圖3-53 所示，其主要參數見表3-37。

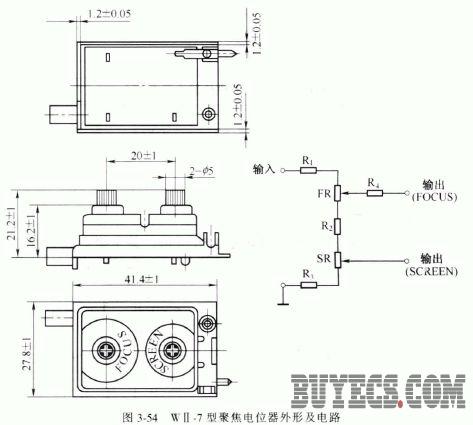

2. WⅡ-7型聚焦電位器

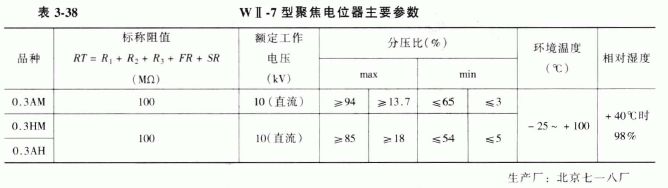

WⅡ-7型聚焦電位器的外形及電路如圖3-54 所示，其主要參數見表3-38。

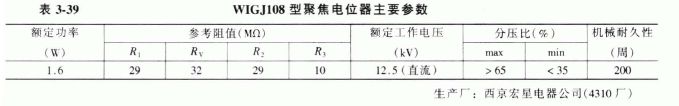

3. WIGJ108型聚焦電位器

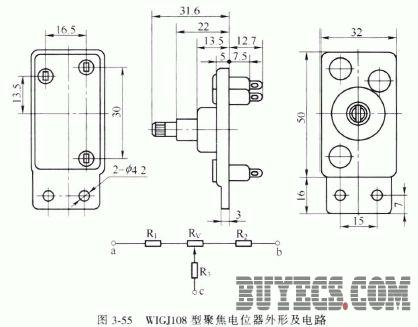

WIGJ108型聚焦電位器的外形及電路如圖3-55 所示，其主要參數見表3-39。

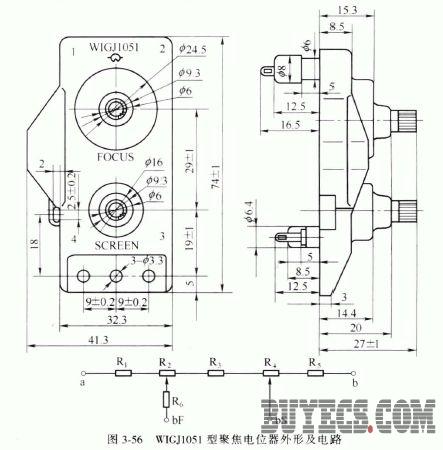

4. WJG1I051型聚焦電位器

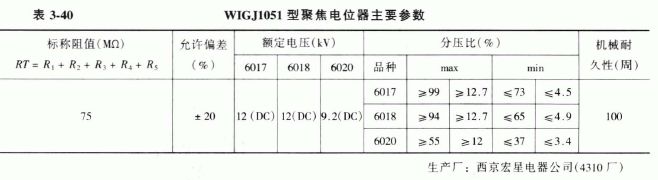

WIGJ1051型聚焦電位器的外形及電路如圖3-56 所示，其主要參數見表3-40。

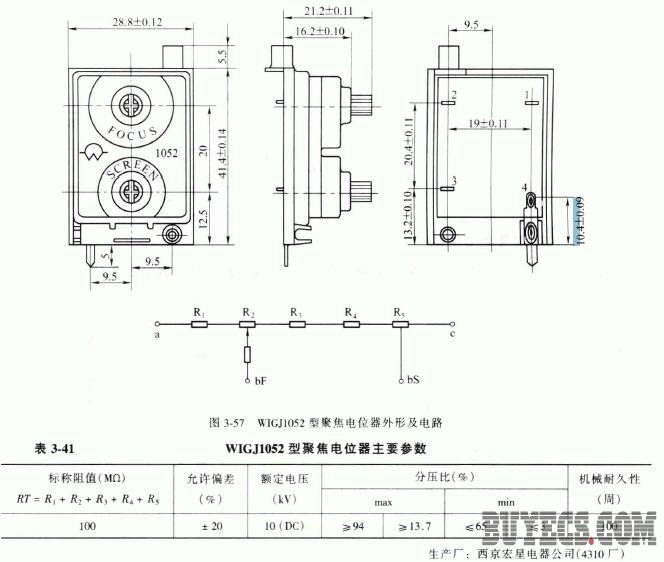

5. WIGJ1052型聚焦電位器
WIGJ1052型聚焦電位器的外形及電路如圖3-57 所示，其主要參數見表3-41。

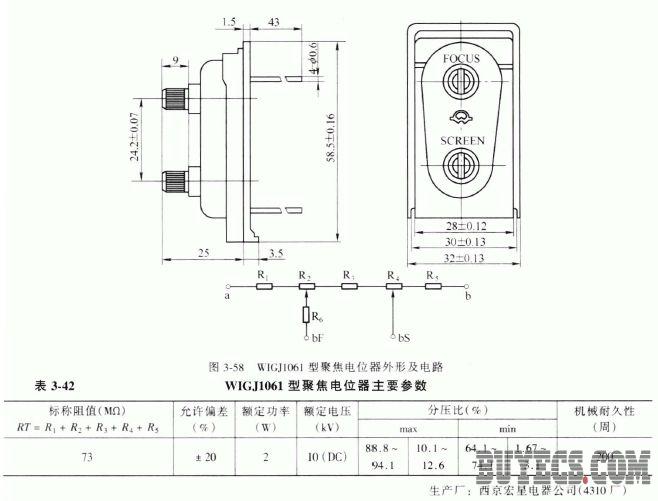

6. WIGJ1061型聚焦電位器
WIGJ1061型聚焦電位器的外形及電路如圖3-58 所示，其主要參數見表3-42。

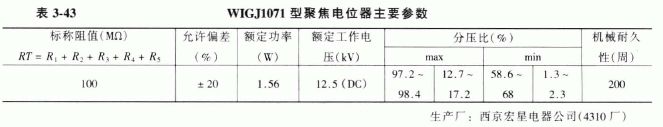

7.WIGJ1071型聚焦電位器

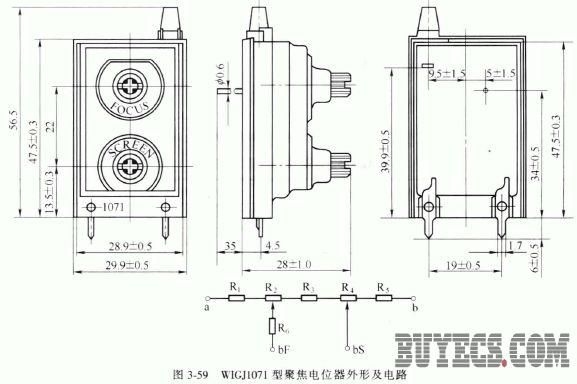

WIGJ1071型聚焦電位器的外形及電路如圖3-59 所示，其主要參數見表3-43。
8. WIGJ1081型高壓聚焦、電位器
WIGJ1081型高壓聚焦電位器的外形及電路如圖3-60 所示，其主要參數見表3-44。
