隨著3296電位器使用量和需求量不斷在增加，越來越多的人都在關注有關3296電位器。引腳接法怎么樣？3296電位器阻值怎么看？等問題。為了讓大家更好的了解和使用3296電位器，今天友興達小編著重為您解析3296電位器引腳接法以及它的阻值該怎么去看。

　　3296電位器的技術參數：

　　電位器性能：

　　阻值范圍（Ohms） ：10~2M 歐 Ω

　　阻值偏差： ±10%

　　阻值變化特征： B

　　終端電阻： ≤1%R or 2Ω

　　接觸電阻變化： ≤3%R or 3Ω

　　絕緣電阻： R1≥1GΩ

　　耐電壓：101.3Kpa 600V，8.5Kpa 250V

　　有效電行程 ： 25± 2turns

　　環境特征：

　　額定功率（最高工作電壓300V）：+70℃ 0.25W，+125℃ ow

　　工作溫度范圍： -55℃ ~+125℃

　　溫度系數： ±200ppm/℃

　　溫度變化：△R≤±2%R，△（Uab/Uac）R≤±2%

　　碰撞：390m/s2，4000次 ， △R≤±2%R

　　振動：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△（Uab/Uac）≤±2%

　　氣候順序： △R≤±3%R，R1≥100MΩ 70℃電氣耐久性：0.5W，1000h △R≤±3%R

　　機械耐久性：50cycles，△R≤±3%R

　　穩態濕熱：△R≤±3%R，R1≥100MΩ

　　物理特征：

　　總機械性能： 28± 2turns

　　起動力矩： ≤36mN?m

　　止檔力矩： ≥36 mN?m

　　標準包裝：50pcs/管

　　3296電位器作用

　　一、用作電流控制

　　二、用作變阻器

　　三、用作分壓器

　　3296電位器引腳接法：

　　所有電位器引腳接法都可以通過對應的規格書很直接的體現出來，3296電位器也不例外，3296電位器引腳接法跟3296系列下面對應的型號規格書是相對應的。3296電位器一共包括3296w、3296X、3296Y、3296Z等四個型號，每個型號對應的規格書如下：

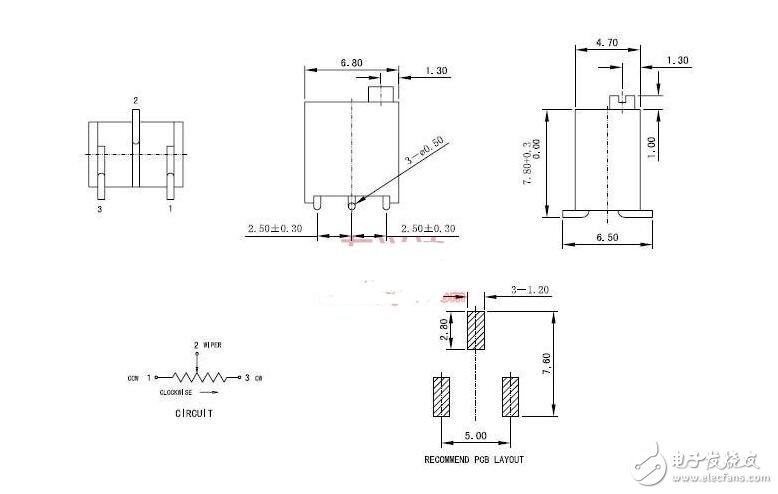

　　3296Y引腳接法

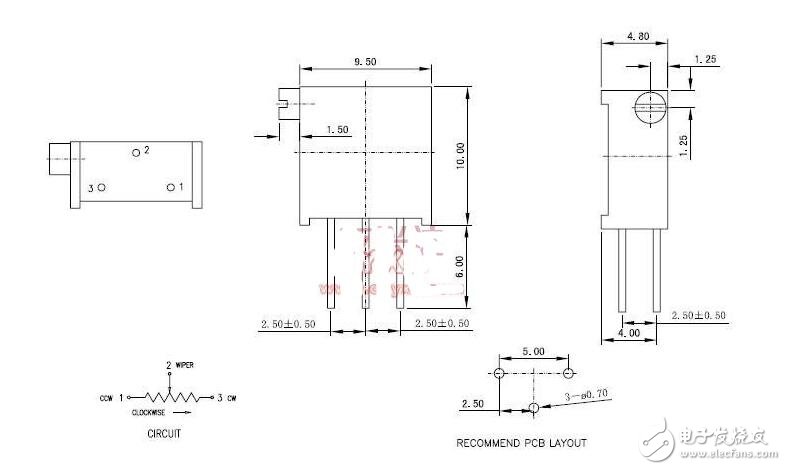

　　3296Z引腳接法

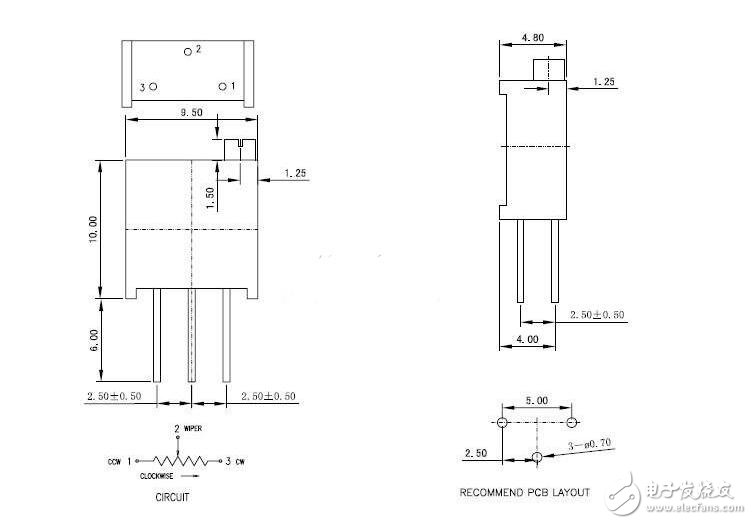

　　3296X引腳接法

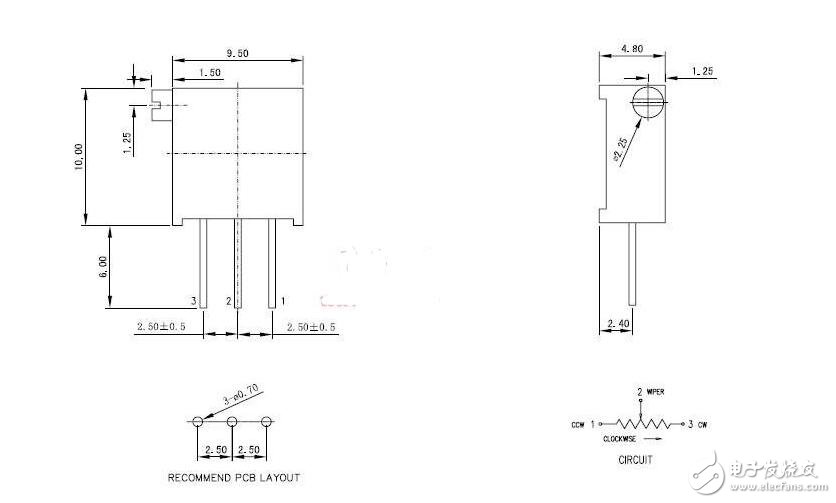

　　3296Z引腳接法

　　3296電位器阻值怎么看？

　　3296電位器阻值怎么看呢。很多新接觸電位器的人都看不太懂電位器阻值，為什么有些電位器寫著B(niǎo)500Ω，有些又寫著B(niǎo)501的。有些寫著B(niǎo)1K，有些寫著B(niǎo)102，本文小編就教大家如何看懂電位器阻值。其實很多***廠家的電位器標識就是用數字標識的。這里有個換算規律，只要一換算就很容易知道了。

　　下面我先換幾個常用的電位器標識來看看然后再說規律.B501=B500Ω，B502=B5K，B503=B50K，B504=B500K.電位器的最基本阻值識歐姆，也就是Ω。一般1KΩ等于1000Ω.1000K等于1M，也就是1兆。

　　然后再來看，B501=B500Ω，B502=B5K，B503=B50K，B504=B500K，.B502=B5K，B502 是：B5000Ω。=B5K.B503=B50000=B50K.也就是：50后面是2，那就在后面加2個0，50后面是3，那就加3個0.最后再除 1000，就知道是多少K了.
