電位器簡介
電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。
電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。
電位器作用
1.用作分壓器
電位器是一個連續可調的電阻器，當調節電位器的轉柄或滑柄時，動觸點在電阻體上滑動。此時在電位器的輸出端可獲得與電位器外加電壓和可動臂轉角或行程成一定關系的輸出電壓。
2.用作變阻器
電位器用作變阻器時，應把它接成兩端器件，這樣花電位器的行程范圍內，便可獲得一個平滑連續變化的電阻值。
3.用作電流控制器
當電位器作為電流控制器使用時，其中一個選定的電流輸出端必須是滑動觸點引出端。
電位器結構
?。?）碳膜電位器結構。圖3-19是碳膜電位器結構示意圖
?。?）多圈電位器結構。圖3-20是多圈電位器結構示意圖
電位器調節電阻原理
轉動電位器的轉柄時，動片在電阻體上滑動，GK105 動片到兩個定片之間的阻值大小發生改變。
當動片到一個定片的阻值增大時，動片到另一個定片的阻值減小，如圖3-21所示。當動片到一個定片的阻值減小時，動片到另一個定片的阻值增大。

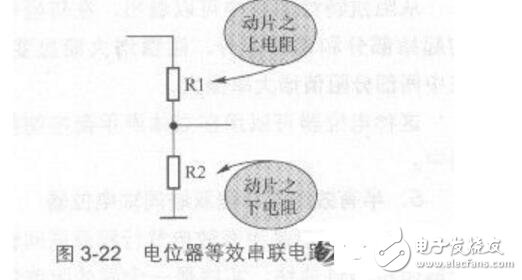

電位器在電路中也相當于兩個電阻器構成的串聯電路，動片將電位器的電阻體分成兩個電阻Rl和R2，如圖3-22所示。
當動片向定片1端滑動時，R1的阻值減小，同時R2的阻值增大。當動片向定片2端滑動時，Rl的阻值增大，同時R2的阻值減小。Rl和R2的阻值之和始終等于電位器的標稱阻值。
電位器測試及好壞判別
對電位器的主要要求是：①阻值符合要求。②中心滑動端與電阻體之間接觸良好，轉動平滑。對帶開關的電位器，開關部分應動作準確可靠、靈活。因此在使用前必須檢查電位器性能的好壞 。
1）阻值的測量：首先根據被測電位器阻值的大小，選擇好萬用表的合適電阻檔位，測量一下阻值，即AC兩端片之間的電阻值，與標稱阻值比較，看二者是否一致。同時旋動滑動觸頭，其值應固定不變。如果阻值無窮大，則此電位器已損壞。
2）然后再測量其中心端與電阻體的接觸情況，即BC兩端之間電阻值。方法是萬用表歐姆檔在適當量程，測量過程中，慢慢旋轉轉軸，注意觀察萬用表的讀數，正常情況，讀數平穩地朝一個方向變化，若出現跳動、跌落或不通等現象，說明活動觸點有接觸不良的故障。
3）當中心端滑到首端或末端，理想狀態下中心端與重合端的電阻值為0，在實際測量中，會有一定的殘留值（一般視標稱而定，一般小于5Ω），屬正?，F(xiàn)象

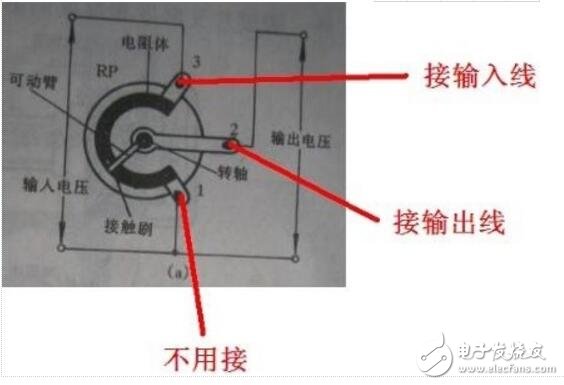

電位器接線接線方法及圖解
電位器（或微調電阻等等）常規引腳（僅舉例說有3個引腳的電位器），兩頭的電阻值是固定的，中間引腳對任何一端引腳的電阻值是可變的；
它等效于從中間引腳起把電位器分成兩個串聯的電阻，串聯總阻值是固定的；
因此，如果作為可變分壓電阻用，則一端接輸入電壓，中間端接輸出，余下端接地；
如果作為可變電阻用，一端接輸入電壓，中間端接輸出，余下端可懸空，或與中間端連接。
