6P1，即旁熱式陰極束射四極管
主要用途：低頻功率放大

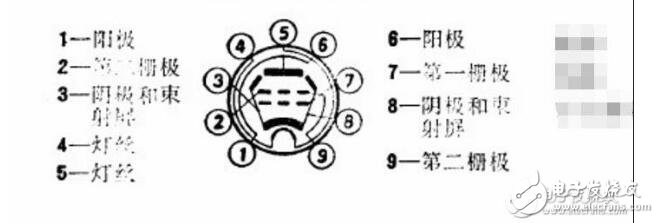

電機和管腳的鏈接圖
6p1電子管參數詳情
?。ɑ緮?shù)據）燈絲電壓（Uf）=6.3V;
燈絲電流（If）=0.5A;
陽極電壓（Ua）=250V;
陽極電流（Ia）=44±11mA;
第二柵極電壓（Ug2）=250V;
第二柵極電流（Ig2）≤7mA;
輸出功率①（Po）≥3.8W;
跨導（S）=4.9±1.1mA/V;內阻（Ri）=40kΩ;
非線性失真系數②（Kf）=7%.
注：
?、賃g1～=8.8V，ZL=5kΩ;
?、赨g1～值應使Po=3.8W.（極限運用數據）
最大燈絲電壓（Ufmax）=7V;
最小燈絲電壓（Ufmin）=5.7V;
最大陽極電壓（Uamax）=250V;
最大第二柵極電壓（Ug2max）=250V;
最大燈絲與陰極間電壓（Ufkmax）±100V;
最大陰極電流（Ikmax）=70mA;
最大陽極耗散功率（Pamax）＝12Ｗ;
最大第二柵極耗散功率（Pg2max）＝2.5W;
最大第一柵極電阻（Rg1max）=0.5MΩ。

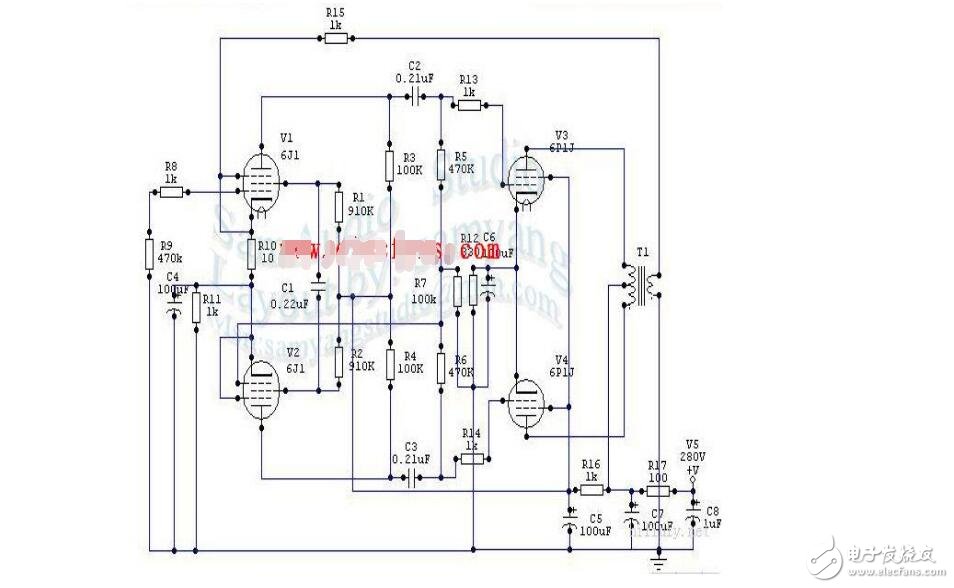

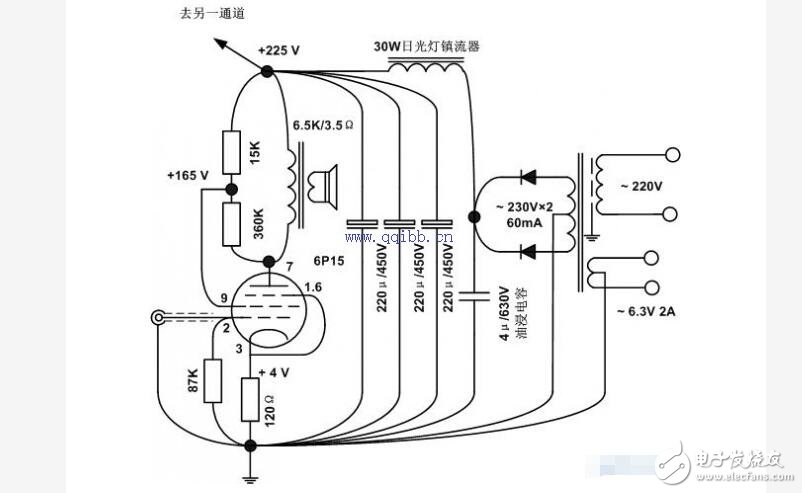

6p1電子管功放電路圖
電路的是由6N1和6p1組成.6N1半邊做一級放大，另半邊做倒相級。 由于為了省事我直接用一只管子對一個聲道完成了放大和倒相，其實如果兩個聲道交叉用半邊的話效果應該會更好，不過布線的話會更麻煩些了。電路比單端稍微復雜些，按照電路圖制作，仔細些應該沒有問題。另外電源牛的選擇比較重要，好的電源牛會減少干擾從而噪音會小很多。此機使用的元件較多，由于機箱較小，制作起來還是挺費勁。濾波用的厄流圈也放在了機箱內，本就不大的機箱顯得更擁擠了。
制作完成后第一次開機試音試聽時噪音很大，究其原因以為是布線問題，可是重新布線已不太可能。我也是按照布線基本原則做的，問題應該不是布線問題。后來發現應該是電源牛的問題。當初選用的電源牛是很早以前的電源牛，質量不是太好。有組燈絲電壓的供給還是通過兩組燈絲組串連再通過電阻降壓使用。并且高壓組電壓太高通過電阻壓降非常不合適，后改用厄流圈降壓，可是仍然不穩妥。測輸出端靜態噪音有20mv左右！有非常明顯的交流噪音！
最終又重新訂購一只全新的帶屏蔽罩的電源牛更換后，噪音果然有非常大的改善！燈絲一端接地的方法也是降低噪音很有效的手段！我是吧燈絲一端接到6p1陰極上，利用6p1陰極的電壓來抑制燈絲噪音。這個手段也很有效！ 測試輸出端殘留靜態噪音在最大音量下也只有1.4mv左右，雖然沒有0點幾mv那么低可是也讓我很滿意了。在正常音量下需耳朵貼在音箱上才能聽到一絲噪音。
