HSD的防反接方案2
在這篇里面主要介紹上面介紹的幾種方法的問題。

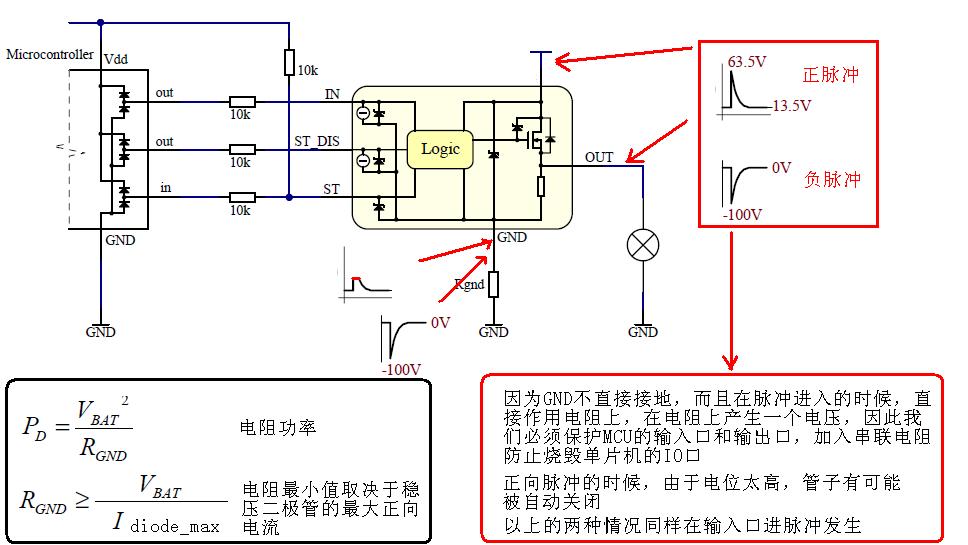

1.加電阻的方法
特點：

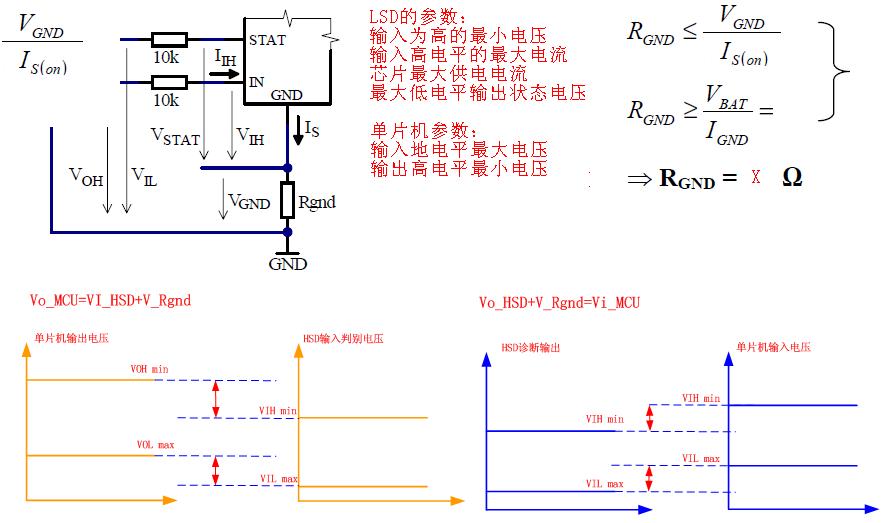

壓降很大，必須計算電阻的值
正向的反向的脈沖都會耦合至輸入引腳和反饋引腳
在反向?qū)ǖ臅r(shí)候，電阻的功耗相當大
如果正脈沖進入輸出腳，管子可能關閉

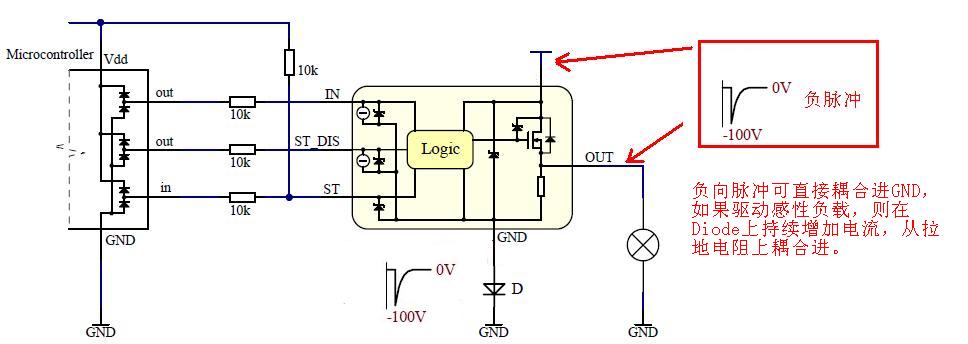

2.加二極管的方法
特點
固定管壓降，且負載只能是阻性負載。
負脈沖會耦合至輸入和反饋引腳

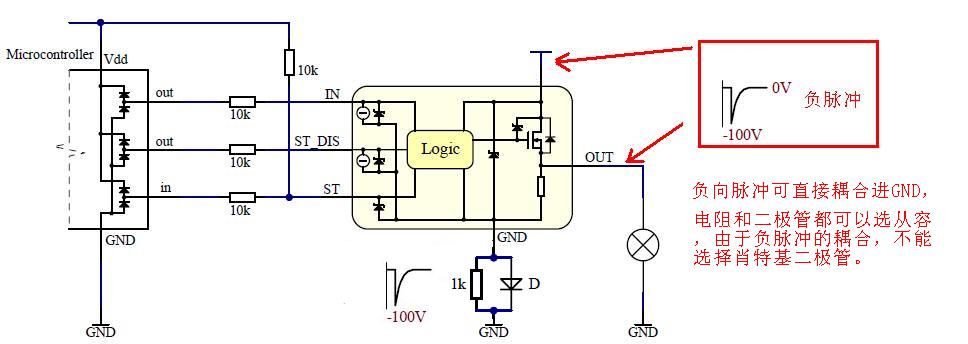

3.加二極管并聯電阻的方法
固定管壓降，負脈沖會耦合至輸入和反饋引腳
其優點是，二極管和電阻都不用很特殊，正向時二極管限制了電阻的電壓，使得壓降固定，因此電阻可以選大一些。而反接的時候，只有電阻導通，又保證了反向電流足夠的小。
4.加Mos管的方法
無壓降，沒有脈沖耦合進其他引腳。任意負載
高成本，額外的器件多，穩壓管和電容都是為了防止瞬間GS電壓過大。
