漏磁通

　　定子繞組的漏磁通，它屬于非工作磁通，異步電動機的漏磁通有：

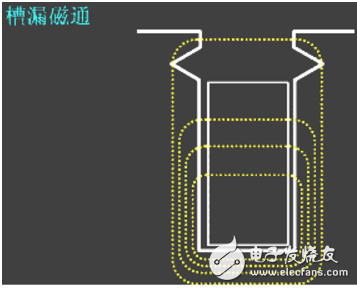

　　槽漏磁通：由槽的一壁橫越至槽的另一壁的漏磁通。

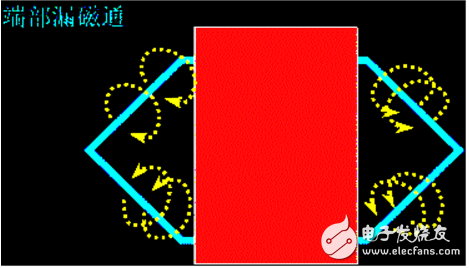

　　端部漏磁通：匝聯(lián)繞組端部的漏磁通。

　　諧波漏磁通：諧波磁勢會產生諧波磁通。電機正常運轉時，諧波磁通不會產生有用的轉矩。盡管諧波磁通也能同時匝鏈定子和轉子繞組，也將其歸入漏磁通。

　　漏電抗：漏磁通在定子繞組中感應漏磁電勢，用漏抗壓降表示：

　　E1σ= -j I1X1σ

　　轉子繞組通過電流時，也會有漏磁通。對應的漏抗電勢： E 2σ= -j I2X2σ

? ? 影響漏電抗大小的因素

　　漏電抗對電機的性能有很大的影響。

　　電抗公式 ： X=2πfL=2πf（NΦ/i）=2πf（NNi/RM/i）

　　則 X = 2πf N2/RM

　　即 電流頻率、繞阻匝數(shù)、漏磁路的磁阻是決定漏磁通大小的主要因素。

　　比如，槽口寬則槽口漏磁通?。辉褦?shù)多時，則端部漏磁通增大較多。

　　影響主磁通和漏磁通相對大小的因素主要有哪些方面？

　?。?）坩堝耐火材料越厚、爐膛越小，則漏磁通越大，而主磁通越小，故新打的坩堝漏磁通較大，熔煉了若干爐以后的坩堝變薄，漏磁通便會減??；

　?。?）當爐膛內金屬料容積較小時，則主磁通減小，漏磁通增大；

　?。?）當廢鋼熔化成鋼液時，填滿了爐膛，使得進入爐膛的磁通全部穿過鋼液，于是主磁通增大而漏磁通減??；

　?。?）當熔融態(tài)鋼液的溫度升高超過居里點時，則鋼材失去磁性而成為非磁性材料，由于磁導率低使主磁通減?。?/p>

　?。?）被熔煉的材料不同也影響磁場分布，例如，熔煉銅、鋁等金屬時，由

　　于電阻率較低，透人深度又比鋼大，故銅、鋁中感應的渦流電流回路具有較小的電阻，因此，當中頻主磁通一進入銅、鋁內即被感應出來的渦流所抵消，于是主磁通減弱。

　　如上所述，感應圈中的中頻電流產生兩種磁通——漏磁通和主磁通，它們在感應圈的電路t形成兩種電感——漏電感和主電感（主電感即互感）。由于兩種磁通受諸多因素影響，故兩種電感也隨諸多因素而變化。
