滑動動變阻器是如何連接和如何連入電路的：
?、倩瑒幼冏杵鞯挠行нB接：“一上一下”；

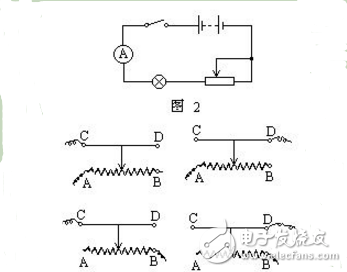

按照“一上一下”的連接原則，滑動變阻器有四種正確接法如上圖3，但只有兩種結果：要么把滑片P左端的電阻絲連入電路，要么把滑片P右端的電阻絲連入電路，所以四種接法中，各有兩種接法是等效的。
②判斷阻值變化的規律：“近小遠大”。
“近小遠大”：連入電路的阻值變化決定于連接下面的兩根接線柱A和B（導線連接A，即表示A側的電阻絲連入電路；導線連接B，即表示B側的電阻絲連入電路）。若滑片向遠離下面的連接的接線柱移動，則連入的電阻變大，反之變小。
關于滑動變阻器內的電流流向問題

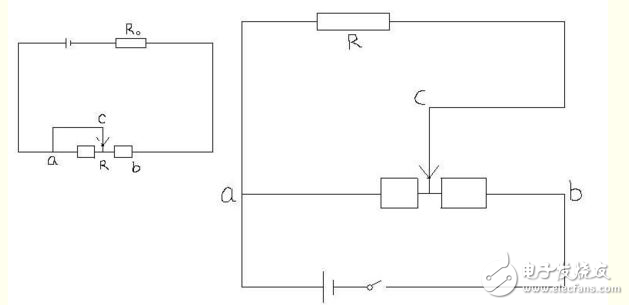

圖1中：滑動變阻器串聯，ac相當于把aR短路，很明顯沒有經過電流；
圖2中：滑動變阻器并聯，這種情況可看成是變阻器的前半部分與R并聯，然后跟變阻器后半部分串聯；但是不能看成是電流直接經a-b路線通過滑動變阻器；
