穩壓管及其應用

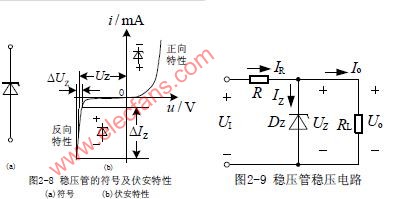

穩壓管是一種由特殊工藝制成的面接觸型硅二極管，其表示符號與伏安特性如圖2-8 所示。穩壓管工作時是在反向擊穿區，并且在一定電流范圍內（△IZ），穩壓管不會損壞。由于穩壓管的擊穿是齊納擊穿，故穩壓管也稱為齊納二極管。由圖2-8b 可以看出，穩壓管加一定的反向電壓擊穿后，反向電流在很大范圍內變化，管子兩端的電壓基本保持不變，這就是穩壓管之所以穩壓的原因。

穩壓管的主要參數如下
1. 穩定電壓UZ: 穩定電壓是穩壓管正常工作時的反向擊穿電壓。
2. 穩定電流IZ: 穩定電流是指穩壓管工作在穩定電壓時的參考電流。
3. 最大穩定電流IZM: 穩壓管在反向工作時穩壓電流的最大穩定電流。
4. 最大允許耗散功率PZM:是指穩壓管的PN 結不至于由于結溫過高而損壞的最大功率。

受溫度影響的參數。
在負載變化不大的場合，穩壓管常用來做穩壓電源，由于負載和穩壓管并聯，又稱為并聯穩壓電源。穩壓管在實際工作時要和電阻相配合使用，其電路如圖2-9 所示。其中R 為限流電阻，使得穩壓管的穩定電流在一定范圍內，另外也起到電壓的調節作用。
選擇穩壓管一般取
