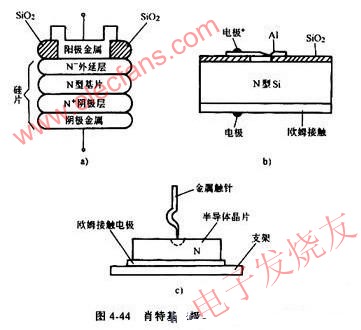

肖特基二極管在結構原理上與PN結二極管有很大區別，它的內部是由陽極金屬(用鉬或鋁等材料制成的阻擋層)、二氧化硅(SiO2)電場消除材料、N-外延層(砷材料)、N型硅基片、N+陰極層及陰極金屬等構成，如圖4-44所示。在N型基片和陽極金屬之間形成肖特基勢壘。當在肖特基勢壘兩端加上正向偏壓(陽極金屬接電源正極，N型基片接電源負極)時，肖特基勢壘層變窄，其內阻變小;反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。

　　肖特基二極管分為有引線和表面安裝(貼片式)兩種封裝形式。

　　采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管(雙二極管)式兩種封裝形式，如圖4-45所示。

　　肖特基對管又有共陰(兩管的負極相連)、共陽(兩管的正極相連)和串聯(一只二極管的正極接另一只二極管的負極)三種管腳引出方式。

　　采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式。
