4.1失效現象與分析

　　FRD在開發過程中工程批流片出來后測試擊穿電壓，當電壓加到幾百伏時，可開始看到有嚴重的打火現象，測試打火曲線如圖5，打火發生后，圓片上可看到終端外圍兩個金屬鋁條有明顯發黑的跡象，如圖6。

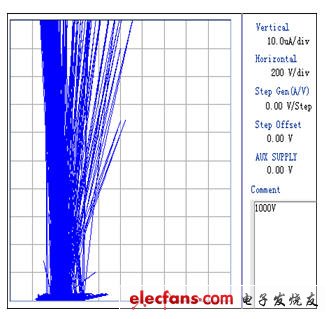

　　圖5 FRD 圓片擊穿電壓測試曲線

?

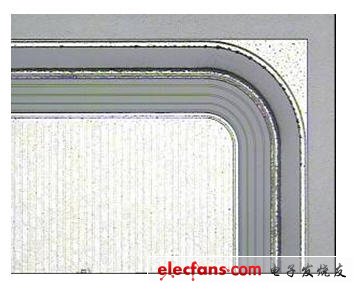

　　圖6 FRD 圓片打火位置圖片

?

　　其中距離cell區較近的金屬是終端的一個金屬場板，在最外圍的一個是截止環的金屬。從失效現象來看，打火應該是最外圍的兩個金屬之間進行的。工藝上，當初為了節省成本，金屬完成后沒有加鈍化層次，因此兩個金屬之間是沒有氧化等介質的。檢查版上數據，金屬場板到截止環金屬之間距離為72um，懷疑可能此距離太小，又沒有介質，因此導致金屬之間電場過強，引起打火，為了驗證，特對原結構進行了模擬。

　　4.2原結構模擬結果

　　如圖7所示原始結構進行模擬，結果擊穿電壓約1500V,最外圍的金屬場板與最外圍截止環金屬之間電勢差約800V，最外圍場板承擔了較大的電壓，從表面電場分布看，最外圍金屬場板處表面電場最強，約2.6E5V/cm，前面其它環的電場基本在1.6E5V/cm左右，金屬場板處電場較集中。而空氣的擊穿場強約為30KV/cm，金屬場環和截止環之間距離為72um，空氣耐壓約220V，據此推斷失效的原因應該是金屬之間距離較近，電壓較大引起空氣擊穿，從而發生打火現象。

　　圖7：FRD 原版結構

?

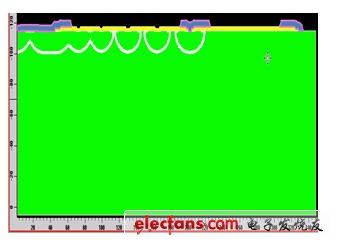

　　圖8 FRD原版模擬結果電勢分布圖

?

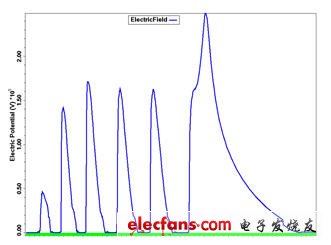

　　圖9 FRD原版模擬結果表面電場分布圖

?
