什么是衰減器

　　衰減器是一種提供衰減的電子元器件， 廣泛地應用于電子設備中。衰減器是在指定的頻率范圍內，一種用以引入一預定衰減的電路。一般以所引入衰減的分貝數及其特性阻抗的歐姆數來標明。在有線電視系統里廣泛使用衰減器以便滿足多端口對電平的要求。如放大器的輸入端、輸出端電平的控制、分支衰減量的控制。衰減器有無源衰減器和有源衰減器兩種。有源衰減器與其他熱敏元件相配合組成可變衰減器，裝置在放大器內用于自動增益或斜率控制電路中。無源衰減器有固定衰減器和可調衰減器。

　　構成射頻/微波功率衰減器的基本材料是電阻性材料。通常的電阻是衰減器的一大功率衰減器種基本形式，由此形成的電阻衰減器網絡就是集總參數衰減器。通過一定的工藝把電阻材料放置到不同波段的射頻/微波電路結構中就形成了相應頻率的衰減器。如果是大功率衰減器，體積肯定要加大，關鍵就是散熱設計。隨著現代電子技術的發展，在許多場合要用到快速調整衰減器。這種衰減器通常有兩種實現方式，一是半導體小功率快調衰減器，如PIN管或FET單片集成衰減器；二是開關控制的電阻衰減網絡，開關可以是電子開關，也可以是射頻繼電器。

　　衰減器作用：

　?。?）調整電路中信號的大小；

　?。?）在比較法測量電路中，可用來直讀被測網絡的衰減值；

　?。?）改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。

　　通常，衰減器接于信號源和負載之間，衰減器是由電阻元件組成的二端口網絡，它的特性阻抗、衰減量都是與頻率無關的常數，相移等于零。

　　負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。

　　衰減器分類

　　常用的固定衰減器有L型、T型、橋T型、π型等，其中L型屬于不對稱衰減器，主要用于阻抗匹配；而T型、橋T型、π型屬于對稱衰減器，主要用于衰減。

T型衰減器

π型衰減器

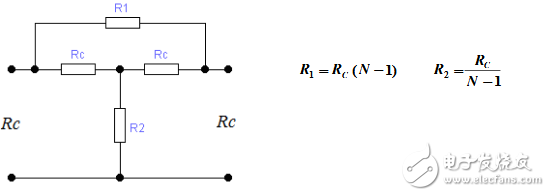

橋T型衰減器

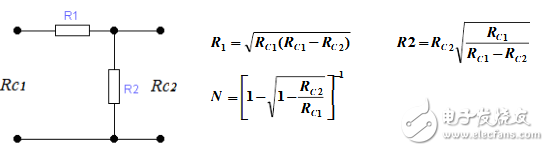

倒L型衰減器

　　經典的三種π型衰減器、T型衰減器和橋T型衰減器，衰減效果較好，但是對于高頻小信號，無源衰減網絡選擇π型或T型網絡更加適合，因此選擇π型網絡做衰減。

　　倒L型不對稱衰減器構成阻抗匹配器，與對稱衰減器所不同的是，不能指定衰減量，其輸入輸出阻抗確定后，其衰減量也就確定了。

　　值得注意的是，橋T型衰減器中，有兩個電阻的值即為特性阻抗（輸入輸出電阻），且計算公式簡潔，用于組成可調衰減器非常方便。
