續流二極管就是在斷電的時候使用的，如果正接了，通電不就短路了么。它的作用是斷電時與感性線圈構成回路，釋放線圈里剩余的磁而產生的電。正常通電是處于截至狀態。

　　為了防止電源受外電路的反向電壓時損壞電源。比如電源接了電感電路，突然斷電，電感上會產生反向電壓（對于電感，當電感突然斷電時，會在其兩端產生一個反向電動勢，你可以看看電感的知識），電源接了輸入端顛倒正負極的二極管，電感上反向電壓就和二極管電路構成電流通路，被二極管鉗位，不會在電源上產生反向過電壓損壞電源。

　　續流二極管的電路

　　續流二極管應該加到感性負載的兩端，這里說的感性，就是具有電感特性，而不是性感。感性負載的特性就是電流不能突變，也就是說，不可能一下子就沒了，也不可能一下子就有了，需要有個過程。

　　常見的感性負載有繼電器線圈、電磁閥。

　　繼電器與續流二極管接法

　　直流繼電器的線圈需要并聯一個續流二極管，以短路線圈電流斷電瞬間，由線圈感生的高壓反向電。

　　續流二極管的并聯方向應與工作電壓方向相反，也就是不影響線圈正常的工作。具體就是二極管的正極要接電源來電的負極方向（也就是相反的意思）。

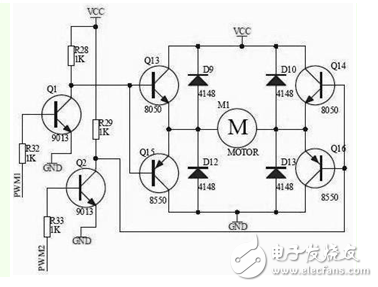

　　H橋電路直流電機正反轉的續流二極管的接法，如下圖所示：

　　其中M為直流電動機，型號為9013、8050、8550的管子分別為晶體三極管，型號為4048分別為續流二極管。

　　H橋是一個典型的直流電機控制電路，因為它的電路形狀酷似字母H，故得名與“H橋”。4個三極管組成H的4條垂直腿，而電機就是H中的橫杠（注意：圖中只是簡略示意圖，而不是完整的電路圖，其中三極管的驅動電路沒有畫出來）。
