光電二極管（又稱光敏二極管）是一種常用的光敏器件。和晶體二極管相識，光電二極管也是具有一個PN結的半導體器件，所不同的是光電二極管有一個透明的窗口，以便使光線能夠照射到PN結上。
光電二極管結構

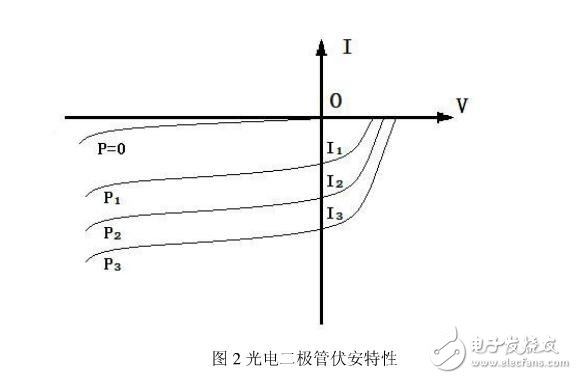

光電二極管的伏安特性
光電二極管是工作在光導模式的結型光伏探測器，它工作在第3 三象限，此時二極管上加反內電場增強，PN 結變寬，少子的漂流運動增強，多子的擴散運動減弱，擴散電流小向電壓，于漂流電流，熱平衡被打破，無光照時，光功率P=0，這時IS 就是PN 結的反向飽和電流;當有光輻射時，且入射光能量E 大于半導體的禁帶寬度，光子被半導體吸收，從而產生電子-空穴對，入射光功率越大，產生的電子-空穴對越多，光生電流就越大，其伏安特性線如圖2 所示。

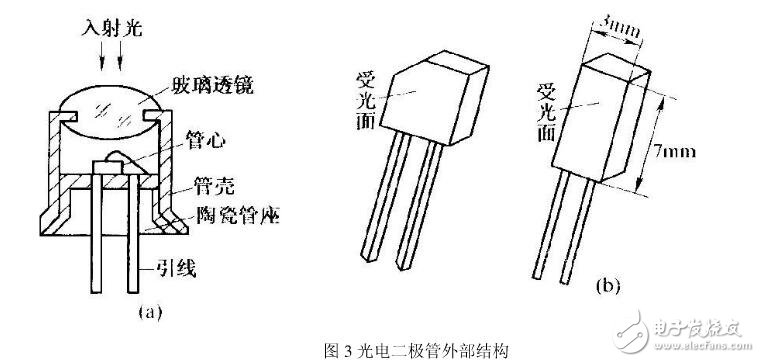

光電二極管的外部結構（如圖3所示）
當光照射時，光電二極管的L作原理與光電池的工L作原理（如圖4 所示） 很相似當光不照射時，光電極管處于截止狀態，只有少數載流子在反向偏壓的作用下形成微小的反向電流，即暗電流。
