一、PN結與電力二極管的工作原理

基本結構和工作原理與信息電子電路中的二極管一樣。由一個面積較大的PN結和兩端引線以及封裝組成的。從外形上看，主要有螺栓型和平板型兩種封裝。

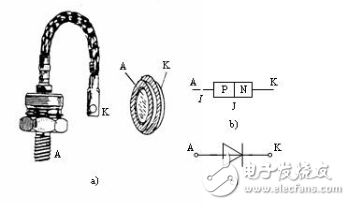

圖1 ?電力二極管的外形、結構和電氣圖形符號

a）外形b）結構c）電氣圖形符號

PN結的狀態

二極管的基本原理就在于PN結的單向?qū)щ娦赃@一主要特征。

PN結的反向擊穿（兩種形式）

（1） 雪崩擊穿

（2） 齊納擊穿

（3） 均可能導致熱擊穿

PN結的電容效應：

（1） PN結的電荷量隨外加電壓而變化，呈現電容效應，稱為結電容CJ，又稱為微分電容。

（2） 結電容按其產生機制和作用的差別分為勢壘電容CB和擴散電容CD。

（3） 電容影響PN結的工作頻率，尤其是高速的開關狀態。

圖2 ?電力二極管及模塊

二、電力二極管的主要參數

1.正向平均電流IF（AV）

額定電流：在指定的管殼溫度（簡稱殼溫，用TC表示）和散熱條件下，其允許流過的最大工頻正弦半波電流的平均值

正向平均電流是按照電流的發熱效應來定義的，因此使用時應按有效值相等的原則來選取電流定額，并應留有一定的裕量。

換算關系：

當用在頻率較高的場合時，開關損耗造成的發熱往往不能忽略

當采用反向漏電流較大的電力二極管時，其斷態損耗造成的發熱效應也不小。
